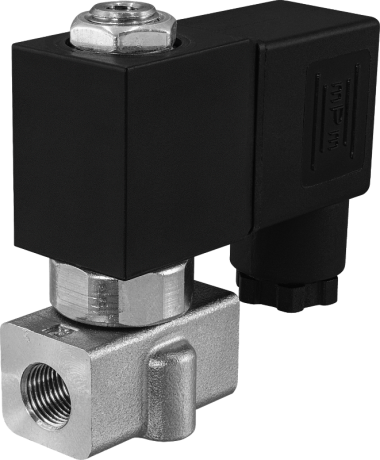

Клапан трехходовой 3/2 AR-YCG21
Описание
Клапан соленоидный трехходовой 3/2-переключающий прямого действия с поршнем AR-YCG21 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Переключающий клапан;
- Может работать как трехходовой НО или НЗ при давлении до 0,2 МПа
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Принцип действия и область применения:Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. При отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1 → 3 (рис. 1), при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1 → 2. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1 → 3. В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
Технические характеристики:
| Параметр |
Значение |
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | корпуса | Нержавеющая сталь |
| уплотнения | VITON | |
| Температура рабочей среды | −30...+150°С | |
| Рабочее давление | 0,0...0,8 МПа | |
| Диаметр условного прохода | 1,5...2,5 мм | |
| Присоединение | Входы 1 и 2 – резьбовое G⅛" или G¼" Вход 3 – резьбовое М5 |
|
| Катушка | SA11B, DIN 43650B, коннектор SB204, SB205 (IP65), SB213 (IP68) AS12B; выводные провода 27 см (IP65) |
|
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
|
| Мощность |
SA11B: 6,4 ВА (АС), 6 Вт (DC) AS12B: 9 ВА (AC), 6,5 Вт (DC) |
|
Модификации:
| Обозначение | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | P max, МПа | Вес, г | |
| AC | DC | ||||||
| AR-YCG21-1,5-1/8-GSV | 1,5 | 0,07 | Входы 1 и 2 – G⅛" или G¼", Вход 3 – М5 | 0,0 | 0,8 | 0,4 | 173 |
| AR-YCG21-1,5-1/4-GSV | |||||||
| AR-YCG21-2,0-1/8-GSV | 2,0 | 0,15 | |||||
| AR-YCG21-2,0-1/4-GSV | |||||||
| AR-YCG21-2,5-1/8-GSV | 2,5 | 0,21 | |||||
| AR-YCG21-2,5-1/8-GSV | |||||||
Расшифровка обозначения на примере клапана AR-YCG21-1,5-1/8-XYZ:
AR-YCG21 – модель клапана.
1,5 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – резьбовое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.
| Габаритные размеры |
 |
Характеристики
| Особенности | Для воды и воздуха |
| Принцип действия | Прямого действия |
| Материал корпуса | Латунь |
| Тип механизма | Мембранный |
| Уплотнение | VITON |
| Тип присоединения | Муфтовый (резьбовой) |
| Резьба | G1/8" |
| Диапазон давления ∆P | 0-8 бар |
| Рабочая температура °С | -10 — 120 |
| Напряжение катушки | AC220V, AC110V, AC24V, DC12V, DC24V |
| Класс защиты | IP65 |
| Гарантия | 12 месяцев |
