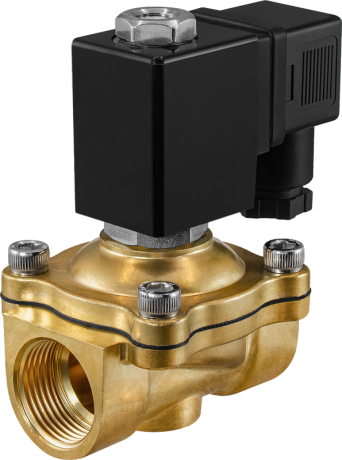

Клапан бистабильный AR-YCL31
Описание
Клапан соленоидный бистабильный прямого действия с диафрагмой AR-YCL31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Отсутствие перегрева, длительный срок службы
- Срабатывание при нулевом давлении
- Нулевое потребление энергии в конечных положениях, энергия тратится только на переключение положения
- Малое время срабатывания: 0,025...0,1 с
- Только на постоянное напряжение
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения:Бистабильные клапаны имеют два устойчивых положения: «Открыто» и «Закрыто». Переключение между ними осуществляется последовательно, подачей короткого импульса на катушку клапана. Особенностью управления является необходимость подачи импульсов противоположной полярности, поэтому бистабильные клапаны работают только от источников постоянного тока. Для удержания открытого или закрытого положения подавать напряжение на катушку не требуется! Благодаря этому эти клапаны обеспечивают нулевое потребление энергии (кроме моментов переключения) и исключительно долгий срок службы из-за отсутствия перегрева катушки.
В большинстве случаев подходят для эксплуатации в системах, где либо требуется частое открытие-закрытие клапанов либо важно при отключении питания обеспечить бесперебойную работу оборудования и не допустить остановки технологического процесса.
Технические характеристики:
| Параметр |
Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: латунь или нержавеющая сталь Уплотнения: VITON |
| Температура рабочей среды | −10...+120°С |
| Рабочее давление | 0,0...0,8 МПа |
| Диаметр условного прохода | 15...25 мм |
| Присоединение | Резьбовое ½", ¾", 1" |
| Катушка | L11B, IP65 |
| Питание | =24 В, =12 В, =6 В |
| Мощность |
10 Вт (DC) |
Модификации:
| Модель | Ду, мм | Kv, м³/ч |
Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-YCL31-15-1/2-GYV | 15 | 3,8 |
½" | 0,0 | 0,8 |
600 |
| AR-YCL31-20-3/4-GYV | 20 | 7,9 | ¾" | 700 | ||
| AR-YCL31-25-1-GYV | 25 | 10,2 | 1" | 1100 |
Расшифровка обозначения на примере клапана AR-YCL31-15-1/2-XYZ:
AR-YCL31 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.
| Габаритные размеры |
 |
| Размер, мм | AR-YCL31, Ду, мм | ||
| 15 |
20 |
25 |
|
| A |
95 |
103 |
111 |
| B |
56 |
56 |
75 |
| C |
67 |
72 |
98 |
| D |
13 |
17 |
19 |
| G |
½" |
¾" |
1" |
Характеристики
| Особенности | Для воды и воздуха |
| Принцип действия | Прямого действия |
| Материал корпуса | Латунь |
| Тип механизма | Мембранный |
| Уплотнение | VITON |
| Тип присоединения | Муфтовый (резьбовой) |
| Резьба | G1/2" |
| Давление | 8 бар (0,8 МПа) |
| Диапазон давления ∆P | 0-8 бар |
| Рабочая температура °С | -10 — 120 |
| Напряжение катушки | DC12V, DC24V |
| Класс защиты | IP65 |
| Гарантия | 12 месяцев |
