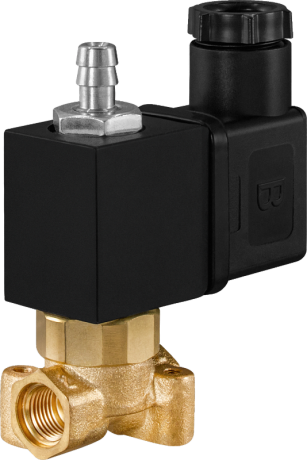

Клапан трехходовой 3/2 AR-5515-07
Описание
Клапан соленоидный трехходовой 3/2-переключающий прямого действия с поршнем AR-5515-07 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Переключающий клапан
- Может работать как трехходовой НЗ при давлении до 0,9 МПа или НО при давлении до 2 МПа
- Срабатывание при нулевом давлении
- Работа при высоком давлении до 2 МПа
- Пониженное энергопотребление
- Компактный размер
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения:Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1 → 3, при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1 → 2. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1 → 3.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, тепло-снабжения, вентиляции и пневмоуправления.
Технические характеристики:
| Параметр |
Значение |
| Рабочая среда | Вода, горячая вода, масла, воздух, инертные газы |
| Материал | Корпуса: латунь Уплотнения: VITON |
| Температура рабочей среды | −10...+120°С |
| Рабочее давление | 0,0...2,0 МПа |
| Диаметр условного прохода | 1,0, 1,5 мм |
| Присоединение | Входы 1 и 2 – резьбовое G⅛", Вход 3 – штуцер ∅7 мм |
| Катушка | SA11B, DIN 43650B, коннектор SB204, SB205 (IP65), SB213 (IP68) AS12B; выводные провода 27 см (IP65) |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность |
SA11B: 6,4 ВА (АС), 6 Вт (DC) AS12B: 6,5 Вт (DC) |
Модификации:
| Обозначение | Ду, мм |
Kv, м³/ч |
Присоединение | Pmin, МПа |
Pmax, МПа |
Вес, г |
| AR-5515-07-1-1/8-GBV | 1,0 | 0,094 | Входы 1 и 2 – резьбовое G⅛", Вход 3 – штуцер ∅7 мм | 0,0 | 2,0 | 148 |
| AR-5515-07-1,5-1/8-GBV | 1,5 | 0,136 |
Расшифровка обозначения на примере клапана AR-5515-07-1-1/8-XYZ:
AR-5515-07 – модель клапана.
1 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.
| Габаритные размеры |
 |
Характеристики
| Особенности | Для воды и воздуха |
| Принцип действия | Прямого действия |
| Материал корпуса | Латунь |
| Тип механизма | Мембранный |
| Уплотнение | VITON |
| Тип присоединения | Муфтовый (резьбовой) |
| Резьба | G1/8" |
| Диаметр | DN1.5 |
| Диапазон давления ∆P | 0-20 бар |
| Рабочая температура °С | -10 — 120 |
| Напряжение катушки | AC220V, AC110V, AC24V, DC12V, DC24V |
| Класс защиты | IP65 |
| Гарантия | 12 месяцев |
