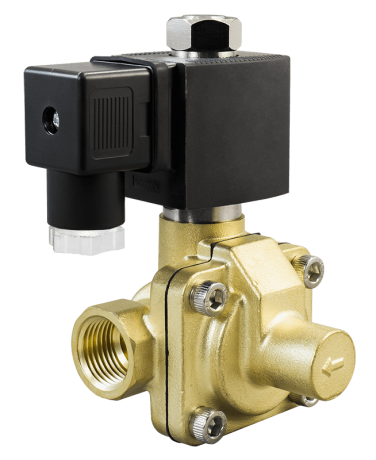

Клапан нормально открытый AR-YCB32
Описание
Клапан соленоидный нормально открытый непрямого действия с диафрагмой AR-YCB32 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Работа при высоком давлении до 1,6 МПа
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Высокая износостойкость
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения: Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт. В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
Технические характеристики:
| Параметр |
Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: латунь Уплотнения: VITON |
| Температура рабочей среды | −10...+120°С |
| Рабочее давление | 0,03...1,6 МПа |
| Диаметр условного прохода | 12...25 мм |
| Присоединение | Резьбовое G⅜"...G1" |
| Питание | ~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В,=6 В |
| Катушка | Мощность | AC | DC |
|||||||
| ~380 В | ~220 В |
~110 В | ~36 В | ~24 В | =24 В |
=12 В |
=6 В | |||
| AS91HT IP54 |
20 ВА |
V |
V |
V |
||||||
| 10 ВА |
V | V |
||||||||
| 14 Вт |
V | V |
V |
|||||||
| ASE41H* IP65 | 5 ВА | V | ||||||||
| 7,5 Вт |
V | |||||||||
*Использование энергосберегающей катушки ASE41H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз
Модификации:
| Модель | Ду, мм |
Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCB32-12-3/8-GBV | 12 |
3,9 |
G⅜" | 0,03 | 1,6 | 800 |
| AR-YCB32-15-1/2-GBV | 15 | 3,9 | G½" | |||
| AR-YCB32-20-3/4-GBV |
20 | 8 |
G¾" |
1000 |
||
| AR-YCB32-25-1-GBV |
25 | 10,3 |
G1" |
1200 |
Расшифровка обозначения на примере клапана AR-YCB32-12-3/8-XYZ:
AR-YCB32 – модель клапана.
12 – Ду, мм (диаметр условного отверстия).
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.
| Габаритные размеры |
 |
| Размер, мм | AR-YCB32-12 | AR-YCB32-15 | AR-YCB32-20 | AR-YCB32-25 |
| A |
70 | 70 |
83 |
100 |
| B |
65 | 65 |
73 |
80 |
| C | 120 | 120 |
130 |
140 |
| G |
⅜" |
½" | ¾" | 1" |
Характеристики
| Особенности | Для воды и воздуха |
| Принцип действия | Непрямого действия (пилотный) |
| Материал корпуса | Латунь |
| Тип механизма | Мембранный |
| Уплотнение | VITON |
| Тип присоединения | Муфтовый (резьбовой) |
| Диаметр | DN10 |
| Давление | 8 бар (0,8 МПа) |
| Диапазон давления ∆P | 0,5-16 бар |
| Рабочая температура °С | -10 — 120 |
| Напряжение катушки | AC220V, DC24V |
| Класс защиты | IP65 |
| Гарантия | 12 месяцев |
