Клапан нормально открытый AR-YCD22F
Описание

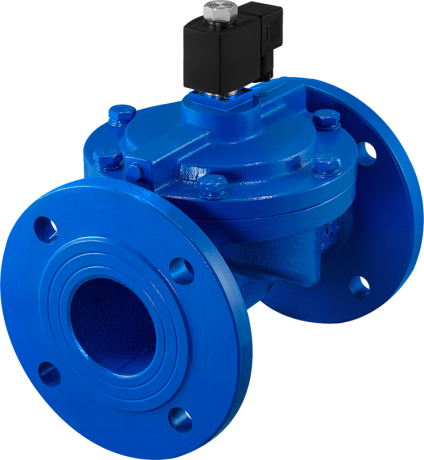

Клапан соленоидный нормально открытый фланцевый непрямого действия с диафрагмой AR-YCD22F предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Используется на больших диаметрах – до 100 мм
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму, ориентируясь на ду клапана
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения:Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
Технические характеристики:
| Параметр |
Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: чугун Уплотнения: EPDM |
| Температура рабочей среды | −10...+120°С |
| Рабочее давление | 0,03...1 МПа |
| Диаметр условного прохода | 65...100 мм |
| Присоединение | Фланцевое F2½"...F4" |
| Питание | ~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В, =6 В |
| Катушка | Мощность | AC | DC |
|||||||
| ~380 В | ~220 В |
~110 В | ~36 В | ~24 В | =24 В |
=12 В |
=6 В | |||
| AS91HT IP54 |
20 ВА |
V |
V |
V |
||||||
| 10 ВА |
V | V |
||||||||
| 14 Вт |
V | V |
V |
|||||||
| ASE41H* IP65 | 5 ВА | V | ||||||||
| 7,5 Вт |
V | |||||||||
*Использование энергосберегающей катушки ASE41H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз
Модификации:
| Модель | Ду, мм |
Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCD22-65F-2.1/2-FHE | 65 |
58 |
F2½" | 0,03 | 1 |
18 000 |
| AR-YCD22-80F-3-FHE |
80 |
85 |
F3" |
22 400 |
||
| AR-YCD22-100F-4-FHE |
100 |
149 |
F4" |
32 200 |
Расшифровка обозначения на примере клапана AR-YCD22-65F-2.1/2-XYZ:
AR-YCD22 – модель клапана.
65F – диаметр условного отверстия в мм.
2.1/2 – диаметр присоединения в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: H – чугун.
Z – материал уплотнения: E – EPDM.
| Габаритные размеры |
 |
| Размер, мм | AR-YCD22-65F | AR-YCD22-80F | AR-YCD22-100F |
| DN |
65 |
80 |
100 |
| A | 255 | 290 | 305 |
| B |
175 | 195 | 230 |
| C | 250 | 275 | 350 |
| D | 92,5 | 99 | 107,5 |
| F |
F2½" |
F3" | F4" |
| h | 58 | 58 | 58 |
| k | 128 | 142 | 180 |
| K | 22 | 22 | 22 |
| L | 47,5 | 49 | 47,5 |
| M | 75 | 75 | 75 |
| N | 35 | 38 | 35 |
| n-∅d | 4-∅ 17 |
4-∅ 17,5 |
8-∅ 18 |
Характеристики
| Особенности | Для воды и воздуха |
| Принцип действия | Непрямого действия (пилотный) |
| Материал корпуса | Чугун |
| Тип механизма | Мембранный |
| Уплотнение | EPDM |
| Тип присоединения | Фланцевый |
| Диаметр | DN2.5 |
| Давление | 8 бар (0,8 МПа) |
| Диапазон давления ∆P | 0,5-10 бар |
| Рабочая температура °С | -10 — 120 |
| Напряжение катушки | AC220V, DC24V |
| Класс защиты | IP65 |
| Гарантия | 12 месяцев |
