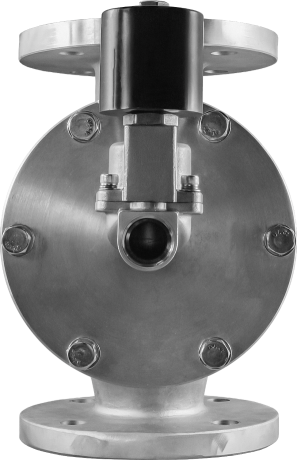

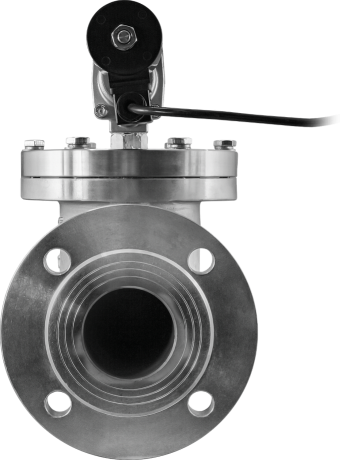

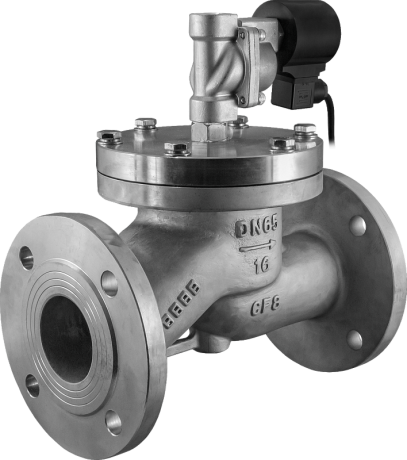

Клапан нормально закрытый AR-YCDF2
Описание
Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-YCDF2 для использования под водой. Предназначен для управления потоком рабочей среды в трубопроводе.
Особенности:
- Клапан предназначен для использования под водой
- Применяется для фонтанов
- Глубина погружения до 1 метра
- Степень пылевлагозащиты IP68
Принцип действия и область применения: Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр |
Значение |
|
| Рабочая среда | Вода, горячая вода | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | VITON | |
| Температура рабочей среды | −10...+120°С | |
| Рабочее давление | 0,05...2,5 МПа | |
| Диаметр условного прохода | 65...100 мм | |
| Присоединение | Фланцевое F2½"...F4" | |
| Катушка | F24B; IP68 Выводные провода 95 см |
|
| Питание | ~220 В, ~24 В, =24 В, =12 В | |
| Мощность |
24 ВА (AC), 15 Вт (DC) | |
Модификации:
| Модель | Ду, мм | Kv, м³/ч |
Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-YCDF2-65F-2.1/2-FSV |
65 |
72,5 |
F2½" | 0,05 | 2,5 |
22 100 |
| AR-YCDF2-80F-3-FSV |
80 |
106,6 |
F3" |
31 500 |
||
| AR-YCDF2-100F-4-FSV |
100 |
136,5 |
F4" |
42 400 |
Расшифровка обозначения на примере клапана AR-YCDF2-65F-2.1/2-XYZ:
AR-YCDF2 – модель клапана.
65F – диаметр условного прохода в мм.
2.1/2 – размер резьбы в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.
| Габаритные размеры |
 |
| Размер, мм | AR-YCDF2-65F |
| A | 332 |
| B |
180 |
| C |
282 |
| D |
95 |
| F |
2½" |
| d | 18 |
| k |
145 |
| Кол-во отверстий |
4 |
Характеристики
| Серия | AR |
| Особенности | Для пара, Для воды и воздуха, Для агрессивных сред |
| Принцип действия | Непрямого действия (пилотный) |
| Материал корпуса | Нержавеющая сталь |
| Тип механизма | Мембранный |
| Уплотнение | VITON |
| Тип присоединения | Муфтовый (резьбовой) |
| Диаметр | DN15 |
| Рабочая температура °С | −10...+120 |
| Напряжение катушки | AC220V, AC110V, AC24V, DC12V, DC24V |
