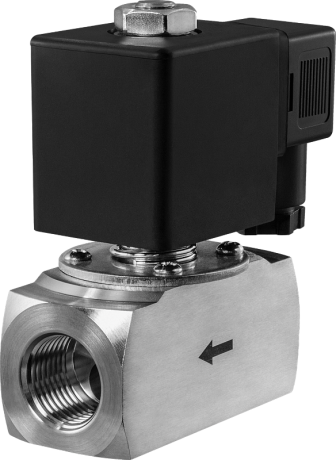

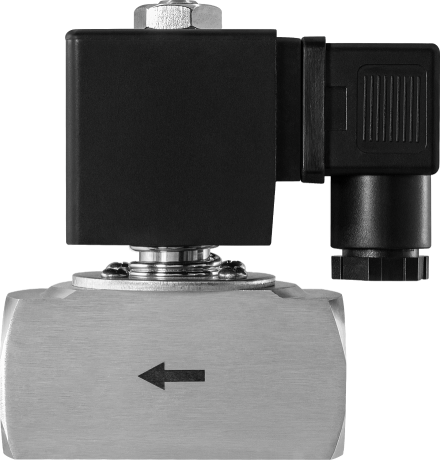

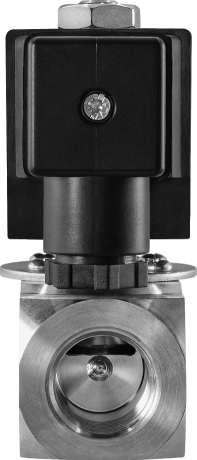

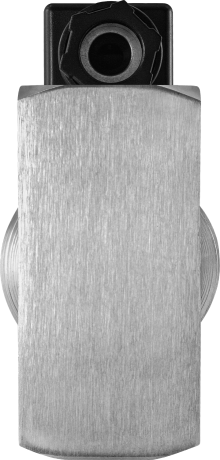

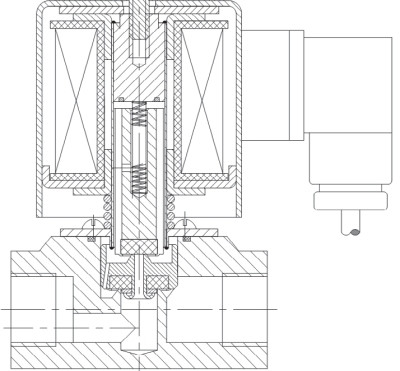

Клапан нормально закрытый AR-ZCT21
Описание
Клапан соленоидный нормально закрытый непрямого действия с поршнем для управления потоком пара в трубопроводе
Особенности:
- Долгий срок службы уплотнителя в среде пара
- Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
Принцип действия и область применения: Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр |
Значение |
|
| Рабочая среда | Пар | |
| Материал | Корпуса | нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…+180°С |
|
| Рабочее давление | 0,01...1 МПа | |
| Диаметр условного прохода | 15...25 мм | |
| Присоединение | Резьбовое G½"...G1" | |
| Катушка | S21H, IP65 Энергосберегающая ASE21H, IP65 Взрывозащищенная ASEx1320, IP65 Взрывозащищенная ASEx282, IP65 |
|
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
|
| Катушка | Мощность | AC | DC |
|||
| ~220 В | ~110 В | ~24 В | =24 В | =12 В | ||
| S21H IP65 |
22 ВА |
V |
V | V | ||
| 15 Вт | V | V | ||||
| ASEx282* IP54 | 24 ВА | V | V | V | ||
| 17 Вт | V | V | ||||
| ASEx1320* IP65 | 28 ВА | V | ||||
| 20 Вт | V | V | ||||
| ASE21H** IP65 | 5,5 ВА | V | ||||
| 10 Вт | V | V | ||||
* Взрывозащищенные катушки.
** Использование энергосберегающей катушки ASE21H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
Модификации:
| Обозначение | Ду, мм | Дэф, мм |
Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-ZCT21-15/4-1/2-GSP | 15 |
4 | 0,5 | ½" | 0,01 | 1,0 |
560 |
| AR-ZCT21-15/10-1/2-GSP | 10 | 1,5 | 820 | ||||
| AR-ZCT21-20/14-3/4-GSP |
20 | 14 | 2,4 |
¾" | 1060 | ||
| AR-ZCT21-25/14-1-GSP |
25 | 1" | 950 |
Расшифровка обозначения на примере клапана AR-ZCT21-25/14-1-XYZ:
AR-ZCT21 – модель клапана.
25 – Ду, мм (диаметр условного прохода);
14 – Дэф, мм (эффективный диаметр), если Дэф<Ду;
1 – размер резьбы, в дюймах;
X – присоединение: G – трубная резьба;
Y – материал корпуса: S – нержавеющая сталь;
Z – материал уплотнения: P – PTFE.
| Габаритные размеры |
 |
| Размер, мм |
15/4 | 15/10 | 20/14 | 25/14 |
| A |
82 |
92 |
105 |
103 |
| B |
30 |
35 |
37 |
38 |
| C |
70 |
69 |
79 |
79 |
| D |
16 |
16 |
17 |
18 |
| G |
½" |
½" |
¾" |
1" |
Характеристики
| Серия | AR |
| Особенности | Для пара |
| Принцип действия | Непрямого действия (пилотный) |
| Материал корпуса | Нержавеющая сталь |
| Тип механизма | Поршневой |
| Уплотнение | PTFE |
| Тип присоединения | Муфтовый (резьбовой) |
| Резьба | G1/2" |
| Давление | 16 бар (1,6 МПа) |
| Рабочая температура °С | −20…+180° |
| Напряжение катушки | AC220V, AC110V, DC12V, DC24V |
