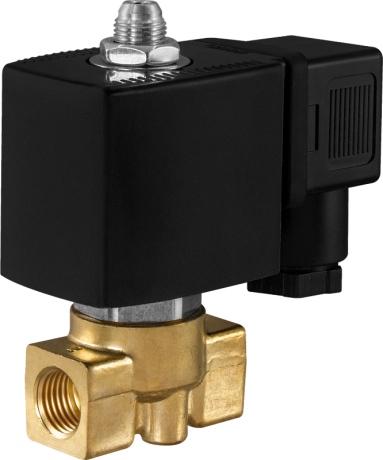

Клапан трехходовой 3/2 AR-YCG31
Описание
Клапан соленоидный трехходовой 3/2-U3 универсальный прямого действия с поршнем AR-YCG31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Клапан имеет универсальную конструкцию, может работать как переключающий, нормально закрытый или нормально открытый
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения:Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. Трехходовой клапан AR-YCG31 3/2-U3 имеет универсальную конструкцию и в зависимости от схемы подключения портов может работать как переключающий или нормально открытый. В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
Технические характеристики:
| Параметр |
Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материалы | Корпуса: латунь Уплотнения: VITON |
| Температура рабочей среды | −10...+120°С |
| Рабочее давление | 0...1 МПа |
| Диаметр условного прохода | 1,6 мм, 2,5 мм, 3 мм, 4 мм |
| Присоединение | Входы 1 и 2 – резьбовое внутр. G⅛" или G¼" Вход 3 – резьбовое наруж. G⅛" |
| Питание | ~380 В,~220 В, ~110 В, ~36 В, ~24 В =24 В, =12 В, =6 В |
| Катушка | Коннектор | Мощность | AC | DC |
|||||||
| ~380 В | ~220 В |
~110 В | ~36 В | ~24 В | =24 В |
=12 В |
=6 В | ||||
| S91H DIN 43650A | SB201 (IP65) SB202 (IP65) SB211 (IP65) SB218 (IP68) |
10 ВА |
V | V | |||||||
| 20 ВА | V | V | V | ||||||||
| 14 Вт | V | V | V | ||||||||
| ASE11H* DIN 43650A | 4,5 ВА | V | V |
V | |||||||
| 8 Вт | V | V |
|||||||||
| ASEx543** выводные провода 1,5 м | - | 23 ВА | V | V |
V | ||||||
| 13 Вт | V | V | |||||||||
*Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
**Взрывозащищенная катушка.
Модификации:
| Модель | Ду, мм |
Kv, м³/ч |
Присоединение |
Pmin , МПа |
Pmax (AC) , МПа | Pmax (DC), МПа | Вес, г |
| AR-YCG31-1,6-1/8-GBV | 1,6 |
0,21 | Входы 1 и 2 – внутр. G⅛" Вход 3 – наруж. G⅛" | 0,0 | 1,0 |
0,8 | 360 |
| AR-YCG31-2,5-1/8-GBV | 2,5 |
0,21 |
0,8 |
0,6 |
|||
| AR-YCG31-3-1/8-GBV | 3,0 |
0,29 |
0,5 |
0,4 |
|||
| AR-YCG31-1,6-1/4-GBV | 1,6 |
0,21 | Входы 1 и 2 – внутр. G¼", Вход 3 – наруж. G⅛" |
1,0 |
0,8 |
||
| AR-YCG31-2,5-1/4-GBV | 2,5 |
0,21 |
0,8 |
0,6 |
|||
| AR-YCG31-3-1/4-GBV | 3,0 |
0,29 |
0,5 |
0,4 |
|||
| AR-YCG31-4-1/4-GBV | 4,0 |
0,43 | 0,5 |
0,4 |
Расшифровка обозначения на примере клапана AR-YCG31-1,6-1/8-XYZ:
AR-YCG31 – модель клапана.
1,6 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – резьбовое.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.
| Габаритные размеры |
 |
Характеристики
| Пропускная способность м³/ч | 5 |
| Особенности | Для воды и воздуха |
| Принцип действия | Прямого действия |
| Материал корпуса | Латунь |
| Тип механизма | Мембранный |
| Уплотнение | VITON |
| Тип присоединения | Муфтовый (резьбовой) |
| Резьба | G3/8" |
| Диапазон давления ∆P | 0-10 бар |
| Рабочая температура °С | -10 — 120 |
| Напряжение катушки | AC220V, AC110V, AC24V, DC12V, DC24V |
| Класс защиты | IP65 |
| Гарантия | 12 месяцев |
