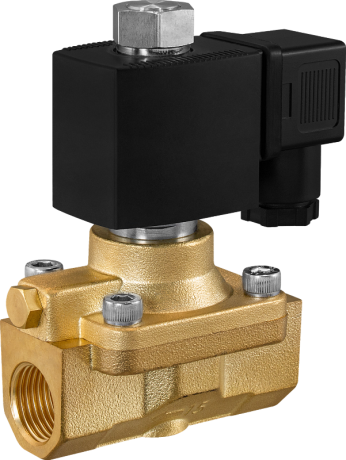

Клапан нормально открытый AR-YCH12
Описание
Клапан соленоидный нормально открытый непрямого действия с диафрагмой AR-YCH12 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Работа при высоком давлении до 5 МПа
- Особая модификация уплотнителя VITON (PARKER) для улучшения качества работы
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения:Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
Технические характеристики:
| Параметр |
Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: латунь Уплотнения: VITON (PARKER) |
| Температура рабочей среды | −10...+120°С |
| Рабочее давление | 0,03...5 МПа |
| Диаметр условного прохода | 15 мм |
| Присоединение | Резьбовое G⅜"...G¾" |
| Питание | ~380 В, ~ 220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В, =6 В |
| Катушка | Мощность | AC | DC |
|||||||
| ~380 В | ~220 В |
~110 В | ~36 В | ~24 В | =24 В |
=12 В |
=6 В | |||
| AS91HT IP54 |
20 ВА |
V |
V |
V |
||||||
| 10 ВА |
V | V |
||||||||
| 14 Вт |
V | V |
V |
|||||||
| ASE41H* IP65 | 5 ВА | V | ||||||||
| 7,5 Вт |
V | |||||||||
*Использование энергосберегающей катушки ASE41H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз
Модификации:
| Модель | Ду, мм |
Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCH12-15-3/8-GBV | 15 | 3,8 |
⅜" | 0,03 | 5,0 | 909 |
| AR-YCH12-15-1/2-GBV | ½" |
|||||
| AR-YCH12-15-3/4-GBV |
¾" |
Расшифровка обозначения на примере клапана AR-YCH12-15-3/8-GBV:
AR-YCH12 – модель клапана.
15 – диаметр условного прохода в мм.
3/8 – диаметр резьбы в дюймах
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.
| Габаритные размеры |
 G = ⅜", ½", ¾" |
Характеристики
| Особенности | Для воды и воздуха |
| Принцип действия | Непрямого действия (пилотный) |
| Материал корпуса | Латунь |
| Тип механизма | Мембранный |
| Уплотнение | VITON |
| Тип присоединения | Муфтовый (резьбовой) |
| Резьба | G3/8" |
| Диаметр | DN1.5 |
| Давление | 8 бар (0,8 МПа) |
| Диапазон давления ∆P | 1-5 бар |
| Рабочая температура °С | -10 — 120 |
| Напряжение катушки | AC220V, DC24V |
| Класс защиты | IP65 |
| Гарантия | 12 месяцев |
