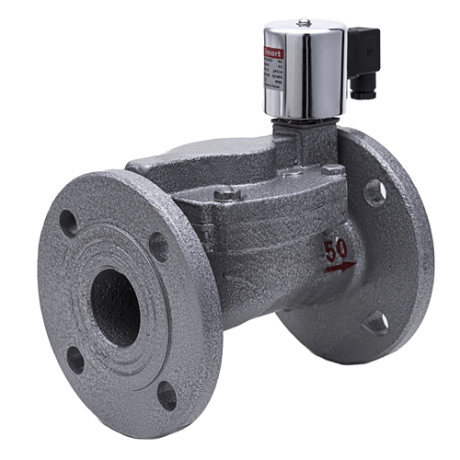

Клапан электромагнитный SMART HF6504

Нормально-открытый «НО» клапан электромагнитный SMART, серии HF6504 в корпусе из ковкого чугуна, с фланцевым присоединением ДУ 50, используется в промышленности для дистанционного управления потоком среды в частности в системах водоснабжения (холодного, горячего, технического), также для таких сред как воздух, газы, антифризы. Температура среды протекающей через клапан может быть от -10 °С до +90 °С градусов со штатной мембраной NBR. Как опцию можно приобрести мембрану NBR -20°С до +120°С, которая применима для таких сред как вода, воздух, топливо, масла и другие производные от нефтепродуктов, с вязкостью не более 20 сСТ.

Клапан электромагнитный чугунный SMART HF65042 DN50 mm, комплектуется соленоидными катушками серии «EL-1». На клапаны электромагнитные двухходовые 2/2 можно установить два вида катушек с напряжением: на переменный ток AC220V и постоянный ток DC24V, степень защиты IP65.

Клапан электромагнитный SMART, «НО», серии HF6504 имеет пилотный принцип действия, из этого следует, что он работает в системах, где присутствует постоянное давление не менее 0,3 бар. Максимальное рабочее давление клапана PN 12 бар, перепад давления 0,3-8 бар. Для данного клапана можно использовать такое понятие как клапан электромагнитный непрямого действия.

Рабочее положение данного клапана является нормально-открытым, т.е. клапан открыт без подачи на электромагнитную катушку напряжения и есть минимальный перепад давления 0,3 бар. В случае, если в системе на входе в клапан будет, отсутствовать давление или оно будет менее 0,3 бар, то мембрана клапана останется, прижата к седлу усилием пружины 0,3 бар. При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер опускается и закрывает пилотный канал. Диаметр пилотного канала больше чем диаметр перепускного отверстия в мембране. Клапан закрывается при помощи пружины и давления среды на входе в клапан, которое попадает в над мембранное пространство через перепускное отверстие в мембране. Электромагнитный клапан будет находиться в закрытом состоянии до снятия напряжения с электромагнитной катушки.

Клапаны чугунные SMART, серии HF6504 однонаправленные и соответственно должны быть установлены по направлению движения среды. Для соблюдения этих условий на корпусе клапана имеется указатель в виде стрелки или надписи «IN» - вход или «OUT» - выход. Клапан монтируется на горизонтальный участок трубопровода, катушка клапана должна быть направленна вверх.
