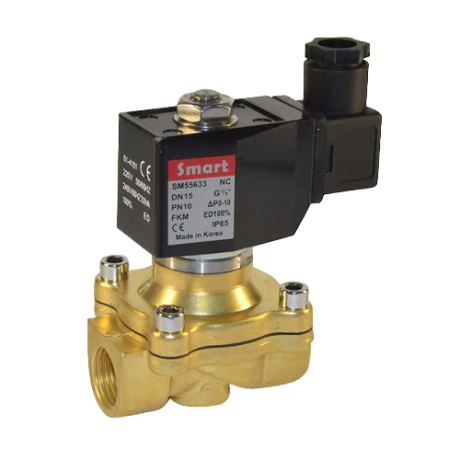

Клапан электромагнитный SMART SM5563

Клапан электромагнитный SMART SM5563
В избранное К сравнению
Пропускная способность м³/ч:5
Серия катушки:EU
Серия:SG5563
Особенности:Для воды и воздуха
Производитель:Smart
Тип присоединения:Муфтовый (резьбовой)
Все характеристики
Напряжение катушки: AC220VAC110VAC24VDC24VDC12V
В наличии
Товар с выбранным набором характеристик недоступен для покупки
6 650

Описание

Нормально-закрытый «НЗ» клапан электромагнитный SMART, серии SM5563 в латунном корпусе с присоединительной резьбой G 3/8" дюйма, используется как в промышленности, так и в частном (домашнем) сегменте для дистанционного управления потоком среды, в частности в системах водоснабжения (холодного, горячего, технического), отопления, также для таких сред как воздух, газы, спирты, окислители, гликоля. Температура среды протекающей через клапан может быть от -20 °С до +120 °С градусов со штатной мембраной FKM. Как опцию можно приобрести мембрану NBR -10°С до +90°С, которая применима для таких сред как вода, воздух, дизельное топливо, масла и другие производные от нефтепродуктов, с вязкостью не более 20 сСТ.

Клапан электромагнитный латунный SMART SM55632 DN15 mm, комплектуется соленоидными катушками серии «EU». На клапаны электромагнитные двухходовые 2/2 можно установить пять видов катушек с напряжением: на переменный ток AC220V; AC110V; AC24V и постоянный ток DC24V; DC12V, степень защиты IP65.

Клапан электромагнитный прямого действия SMART, «НЗ», серии SM5563, из этого следует, что он работает в системах, где не требуется присутствие постоянного давления, т.е. данный клапан можно использовать под самотеком. Максимальное рабочее давление клапана PN 10 бар, перепад давления 0-10 бар. Для данного клапана можно использовать такое понятие как клапан электромагнитный прямого действия.

Так как у данного клапана рабочее положение является нормально-закрытым, без напряжения на электромагнитной катушке он закрыт. Мембрана клапана эластична и имеет перепускное отверстие, по центру мембраны расположено запрессованное кольцо с подъемной пружиной из нержавеющей стали и выравнивающий канал. При отсутствии или присутствии давления в системе мембрана и плунжер прижаты к седлу и выравнивающему каналу, усилием возвратной пружины. Так же мембрану будет прижимать давление среды, равное давлению на входе в клапан, поступающее через перепускное отверстие в мембране, в над мембранное пространство.

При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер поднимается и открывает выравнивающий канал. В случае если в системе есть давление произойдет снижение давления в над мембранном пространстве, т.к. выравнивающий канал больше в диаметре, чем перепускное отверстие. Таким образом, из-за разницы давлений мембрана поднимается вверх и клапан открывается. Если в системе нет давления, мембрану потянет в верхнее положение подъемная пружина, которая закреплена на плунжере. Электромагнитный клапан будет находиться в открытом состоянии до снятия напряжения с электромагнитной катушки.

Клапаны латунные SMART, серии SM5563 однонаправленные и соответственно должны быть установлены по направлению движения среды. Для соблюдения этих условий на корпусе клапана имеется указатель в виде стрелки или надписи «IN» - вход или «OUT» - выход. Клапан монтируется на горизонтальный участок трубопровода,

Характеристики

Пропускная способность м³/ч5
Серия катушкиEU
СерияSG5563
ОсобенностиДля воды и воздуха
ПроизводительSmart
Тип присоединенияМуфтовый (резьбовой)
Материал корпусаЛатунь
Диапазон давления ∆P0-10 бар
Напряжение катушкиAC220V, AC110V, AC24V, DC24V, DC12V
ДиаметрDN10
РезьбаG3/8"
УплотнениеFKM
Тип механизмаМембранный
ИсполнениеНормально-закрытый
Принцип действияПрямого действия
Рабочая температура °С-20 — 120
Класс защитыIP65
Гарантия12 месяцев
