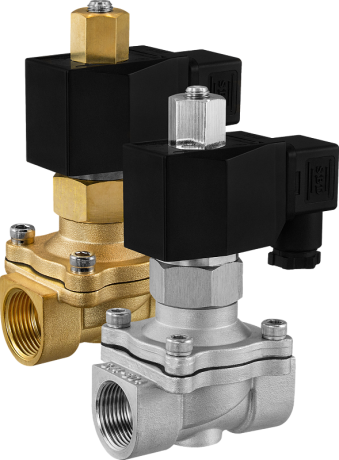

Клапан нормально открытый AR-2K12

New!

Клапан соленоидный нормально открытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе НО (нормально открытый) Рабочая среда: вода, горячая вода, воздух, инертные газы, масла Температура рабочей среды: −20...+150°С Рабочее давление: 0...1 МПа (для воздуха и инертных газов), 0...0,7 МПа (для остальных сред) Диаметр условного прохода: 10...50 мм Материал корпуса: латунь, нержавеющая сталь Материал уплотнения: VITON, EPDM Присоединение: резьбовое G⅜"...G2"

подробнее

Особенности:	Для воды и воздуха
Принцип действия:	Прямого действия
Тип механизма:	Мембранный
Уплотнение:	VITON
Тип присоединения:	Муфтовый (резьбовой)
Диаметр:	DN10

Все характеристики

Напряжение катушки: AC220V DC24V

Диаметр: DN10 DN15 DN20 DN25 DN32 DN40 DN50

Категории: Клапаны Электромагнитные

В наличии

Товар с выбранным набором характеристик недоступен для покупки

5 650 ₽

Лучшие товары

ДВУХХОДОВОЙ ШАРОВЫЙ КРАН С ЭЛЕКТРОПРИВОДОМ И САМОВОЗВРАТОМ MOSKLAPAN MS-251/MS-252-15 PN 20 БАР DN15 G1/2"7 201 ₽

Газовый настенный конденсационный котёл Wolf CGB-2-55404 000 ₽

ДВУХХОДОВОЙ ШАРОВЫЙ КРАН С САМОВОЗВРАТНЫМ ЭЛЕКТРОПРИВОДОМ ARM CR04-15 DN15 G1/2"7 515 ₽

Описание

Клапан соленоидный нормально открытый прямого действия с диафрагмой AR-2K12 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Cрабатывание при нулевом давлении
Долгий срок службы
В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму, ориентируясь на ду клапана

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

Принцип действия и область применения:
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.

Технические характеристики:

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, масла
Материал	Корпуса: латунь, нержавеющая сталь Уплотнения: VITON, EPDM
Температура рабочей среды	−20...+150°С
Рабочее давление	0...1 МПа (для воздуха и инертных газов), 0...0,7 МПа (для остальных сред)
Диаметр условного прохода	10...50 мм
Присоединение	Резьбовое G⅜"...G2"
Управляющее напряжение	~220 В, ~110 В, ~24 В, =110 В, =24 В, =12 В

Ду	Катушка	Мощность	AC			DC
Ду	Катушка	Мощность	~220 В	~110 В	~24 В	=110 В	=24 В	=12 В
10...25	AS01 IP65	26 ВА	V	V	V
	S51H IP65	40 ВА	V	V	V
	S51H IP65	30 Вт				V	V	V
	SB474 IP65	28 ВА		V	V
	SB474 IP65	20 Вт						V
	ASEx282** IP65	24 ВА	V	V	V
	ASEx282** IP65	17 Вт					V	V
	ASEx1320** IP65	28 ВА	V
	ASEx1320** IP65	20 Вт					V	V
32...50	AS03 IP65	38 ВА	V	V
		28 ВА			V
		38 Вт					V	V
	SD11H IP65	44 ВА	V
	SD11H IP65	33 Вт					V
	SD01H IP65	35 ВА	V	V	V
	SD01H IP65	30 Вт					V	V
	Y42H IP54	35 ВА			V
	ASEx545** IP65	50 ВА	V	V	V
		18 Вт					V
		23 Вт						V

** Взрывозащищенные катушки
Модификации:

Обозначение	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
Обозначение	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Латунь	Сталь
AR-2K12-10-3/8-GYZ	10	15	4,1	⅜"	0,0	0,7 (1,0)	890	870
AR-2K12-15-1/2-GYZ	15	15	4,1	½"			840	830
AR-2K12-20-3/4-GYZ	20	20	6,5	¾"			910	960
AR-2K12-25-1-GYZ	25	25	10,2	1"			1280	1480
AR-2K12-32-1.1/4-GBZ	32	37	24,7	1¼"			2370	–
AR-2K12-32/30-1.1/4-GSZ	32	30	20,5	1¼"			–	2800
AR-2K12-40/37-1.1/2-GYZ	40	37	24,7	1½"			2530	2800
AR-2K12-50-2-GYZ	50	50	48	2"			3955	4260

Расшифровка обозначения на примере клапана AR-2K12-40/37-1.1/2-XYZ:
AR-2K12 – модель клапана.
40 – диаметр условного прохода в мм.
37 – эффективный диаметр в мм, если Дэф<Ду.
1.1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON, E – EPDM.



Ду = 10...25 мм

Ду = 32...50 мм

Размер, мм	AR-2K12
	-10		-15		-20		-25		-32	-32/30	-40/37		-50
	GBZ	GSZ	GBZ	GSZ	GBZ	GSZ	GBZ	GSZ	GBZ	GSZ	GBZ	GSZ	GBZ	GSZ
A	128	128	128	129	134	137	140	148	173	169,5	182	177,5	191	198,5
B	57	56	57	56,5	57	56	74	77	92	85,5	86	93	94	122
C	66	68	66	67	70,5	74	99	98	120	116	124	122	136	166
D	14	14	13	14	16	18	20	21	24	23,5	26	27,5	35	33
G	⅜"		½"		¾"		1"		1¼"		1½"		2"

Характеристики

Особенности	Для воды и воздуха
Принцип действия	Прямого действия
Тип механизма	Мембранный
Уплотнение	VITON
Тип присоединения	Муфтовый (резьбовой)
Диаметр	DN10
Давление	8 бар (0,8 МПа)
Диапазон давления ∆P	0-10 бар
Рабочая температура °С	-20 — 150
Напряжение катушки	AC220V, DC24V
Класс защиты	IP65
Гарантия	12 месяцев
