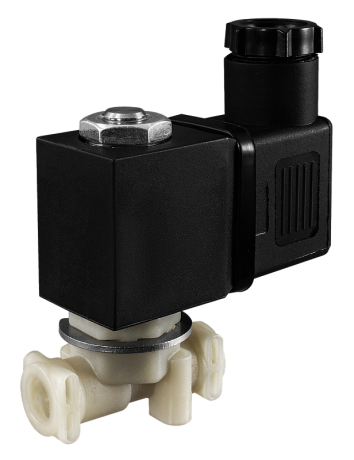

Клапан нормально закрытый AR-YCWS21
Описание
Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCWS21 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Присоединение под трубку наружным диаметром 8 мм с фиксацией скобой (не входит в комплект поставки)
- Срабатывание при нулевом давлении
- Компактный размер
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана.
Технические характеристики:
| Параметр |
Значение |
|
| Рабочая среда | Вода, горячая вода, воздух | |
| Материал | Корпуса | Нейлон |
| Уплотнения | VITON | |
| Температура рабочей среды | −30…+150°С |
|
| Рабочее давление | 0,0...1,6 МПа | |
| Диаметр условного прохода | 1 мм | |
| Присоединение | под трубку ∅ 8 мм (наруж.), фиксация скобой | |
| Катушка | SA11B, IP65 |
|
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
|
| Мощность | 6,4 ВА (AC), 6 Вт (DC) |
|
Модификации:
| Модель | Ду, мм | Kv, м³/ч |
Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCWS21-1-d8-СLV |
1 | 0,026 | под трубку ∅ 8 мм (наруж.), фиксация скобой |
0,0 |
1,6 |
108 |
Расшифровка обозначения на примере клапана AR-YCWS21-1-d8-XYZ:
AR-YCWS21– модель клапана.
1 – диаметр условного прохода в мм.
8 – диаметр присоединения в мм.
X – присоединение: С – под трубку.
Y – материал корпуса: L – нейлон.
Z – материал уплотнения: V – Viton.
| Габаритные размеры |
 |
Характеристики
| Особенности | Для воды и воздуха |
| Принцип действия | Прямого действия |
| Тип механизма | Поршневой |
| Уплотнение | VITON |
| Тип присоединения | Муфтовый (резьбовой) |
| Диаметр | DN1 |
| Диапазон давления ∆P | 0-16 бар |
| Рабочая температура °С | -20 — 120 |
| Напряжение катушки | AC220V, DC24V |
| Класс защиты | IP65 |
| Гарантия | 12 месяцев |
