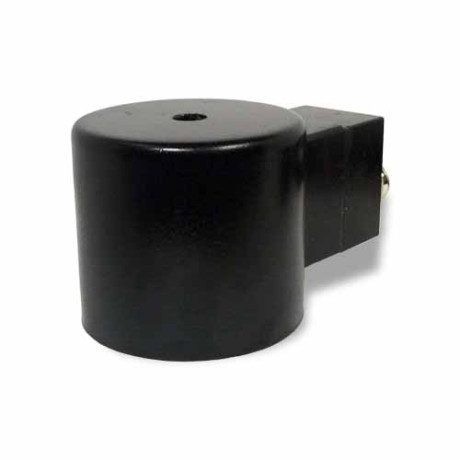

Катушка электромагнитная EEeX

Электромагнитная катушка предназначена для изменения положения «открыто» или «закрыто» главного исполнительного механизма (мембраны или поршня) электромагнитного клапана.

Соленоидная катушка имеет медную обмотку, защищенную композитным диэлектрическим составом, которая помещается в металлический или литой пластиковый корпус. В зависимости от условий эксплуатации, температуры окружающей среды до + 60 °С, и температуры среды, которая протекает через клапан (пар, вода и др.), катушки имеют два исполнения: под пойку или с дин коннектером.

Из катушки под пайку, выведены два провода фаза/ноль для переменного тока (AC) или плюс и минус +/- для постоянного тока (DC). Катушки под пайку в основном используются для паровых клапанов.

Катушки с дин разъемом (DIN-43650A), имеют три контакта: центральный – заземление, правый и левый фаза/ноль или плюс/минус. Полярность значения не имеет, как для переменного, так и для постоянного тока.

Катушки для клапанов SMART всех серий имеют степень защиты IP65-IP67 (пылевлагонепроницаемые).

Электромагнитная катушка во взрывозащищенном корпусе EEeX-0504 AC220V для клапанов прямого действия в латунном корпусе серии SMART SM55636/SM55637/SM55638 (НЗ) и SMART SM55646/SM55647/SM55648 (НО), DN32, DN40, DN50. Для клапанов из нержавеющей стали (AISI304), прямого действия SMART SM55636S/SM55637S/SM55638S (НЗ) и SM55646S/SM55647S/SM55648S (НО), DN32, DN40, DN50. Устанавливается на фланцевые клапаны из нержавеющей стали (AISI304) SMART SM72053/SM72054/SM75055 (НЗ) и SM72073/SM72074/SM72075 (НО), DN32, DN40, DN50. Катушка выполнена в литом пластиковом корпусе, выведены провода для подключения к источнику питания AC220V.

Напряжение: переменный ток – AC220V; мощность: 50VA;

Габариты размеры: LxH - Ø71х63mm;

Диаметр штока - Ø20.3mm;

Допуск по напряжению: +/-10%;

Класс защиты: IP67.

Стоит отметить, что данные катушки обладают пониженной мощностью и поэтому максимальный перепад давления будет снижен!
