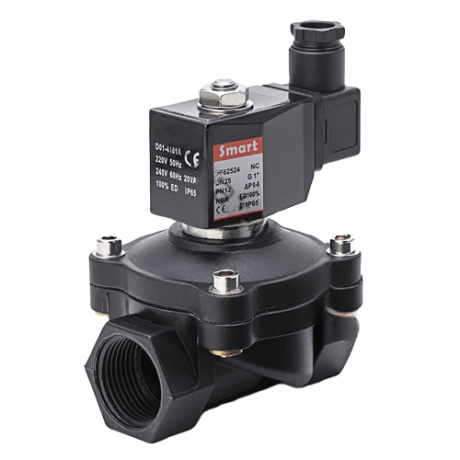

Клапан электромагнитный SMART SF6252

Нормально-закрытый «НЗ» клапан электромагнитный SMART, серии SF6252 в пластиковом корпусе (эколон), с присоединительной резьбой G 1/2" дюйма, используется как в промышленности, так и в частном (домашнем) сегменте для дистанционного управления потоком среды, в частности в системах водоснабжения (холодного, горячего), для систем полива и пневматики. Рабочие среды вода, воздух, Температура среды протекающей через клапан может быть от 0 °С до +80 °С градусов со штатной мембраной NBR. Вязкость среды должна быть не более 20 сСТ.

Клапан электромагнитный пластиковый SMART SF62522 DN15 mm, комплектуется соленоидными катушками серии «EU». На клапаны электромагнитные двухходовые 2/2 можно установить пять видов катушек с напряжением: на переменный ток AC220V; AC110V; AC24V и постоянный ток DC24V; DC12V, степень защиты IP65.

Клапан электромагнитный прямого действия SMART, «НЗ», серии SF6252, из этого следует, что он работает в системах, где не требуется присутствие постоянного давления, т.е. данный клапан можно использовать под самотеком. Максимальное рабочее давление клапана PN 10 бар, перепад давления 0-8 бар. Для данного клапана можно использовать такое понятие как клапан электромагнитный прямого действия.

Так как у данного клапана рабочее положение является нормально-закрытым, без напряжения на электромагнитной катушке он закрыт. Мембрана клапана эластична и имеет перепускное отверстие, по центру мембраны расположено запрессованное кольцо с подъемной пружиной из нержавеющей стали и выравнивающий канал. При отсутствии или присутствии давления в системе мембрана и плунжер прижаты к седлу и выравнивающему каналу, усилием возвратной пружины. Так же мембрану будет прижимать давление среды, равное давлению на входе в клапан, поступающее через перепускное отверстие в мембране, в над мембранное пространство.

При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер поднимается и открывает выравнивающий канал. В случае если в системе есть давление произойдет снижение давления в над мембранном пространстве, т.к. выравнивающий канал больше в диаметре, чем перепускное отверстие. Таким образом, из-за разницы давлений мембрана поднимается вверх и клапан открывается. Если в системе нет давления, мембрану потянет в верхнее положение подъемная пружина, которая закреплена на плунжере. Электромагнитный клапан будет находиться в открытом состоянии до снятия напряжения с электромагнитной катушки.

Клапаны пластиковые SMART, серии SF6252 однонаправленные и соответственно должны быть установлены по направлению движения среды. Для соблюдения этих условий на корпусе клапана имеется указатель в виде стрелки или надписи «IN» - вход или «OUT» - выход. Клапан монтируется на горизонтальный участок трубопровода,
