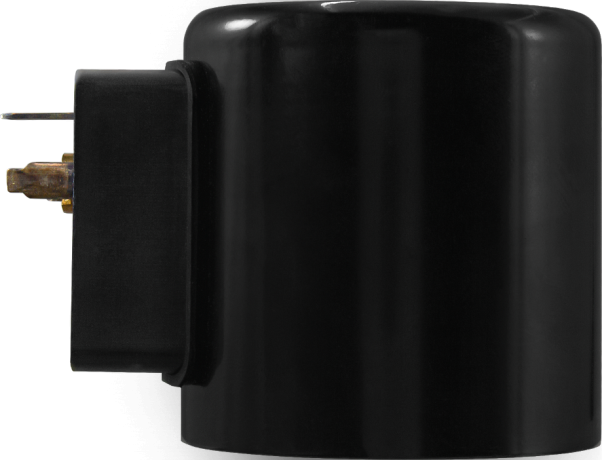

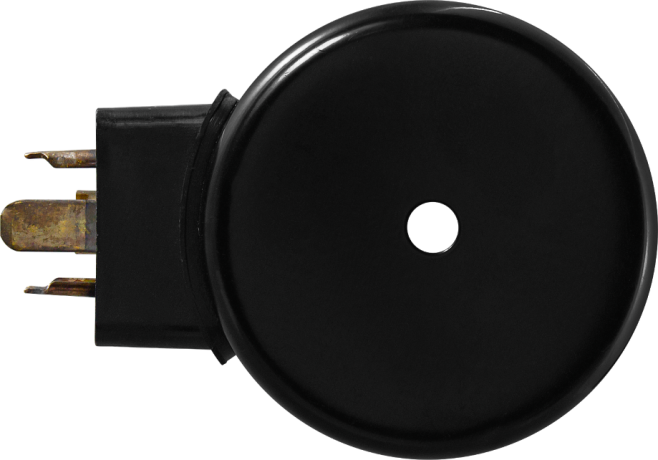

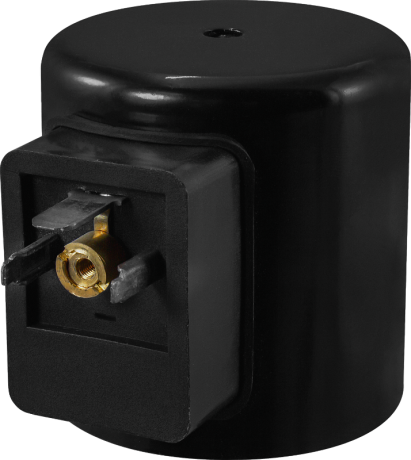

Катушка SB1859

Катушка к клапанам AR-2W12 (Ду=32...50 мм), AR-2W12F (Ду=32...50 мм), AR-YCPG11, AR-YCPG11F, AR-2W41 GSV (Ду=40, 50 мм), AR-2W42 GSV (Ду=40, 50 мм) Размер посадочного отверстия: ∅ 15,2×H52 мм Потребляемая мощность: ~12 ВА, ~41 ВА, =19 Вт Питание: ~110 В, ~24 В, =24 В, =12 В Степень пылевлагозащиты: IP54 Присоединение: DIN 43650A

подробнее

Напряжение катушки:

AC110V, AC24V, DC12V

AC110VO598661 978 ₽
AC24VO598681 978 ₽
DC12VO598691 978 ₽

Категории: Катушки электромагнитные

В наличии

1 978 ₽

Лучшие товары

ДВУХХОДОВОЙ ШАРОВЫЙ КРАН С ЭЛЕКТРОПРИВОДОМ И САМОВОЗВРАТОМ MOSKLAPAN MS-251/MS-252-15 PN 20 БАР DN15 G1/2"7 201 ₽

Газовый настенный конденсационный котёл Wolf CGB-2-55404 000 ₽

ДВУХХОДОВОЙ ШАРОВЫЙ КРАН С САМОВОЗВРАТНЫМ ЭЛЕКТРОПРИВОДОМ ARM CR04-15 DN15 G1/2"7 515 ₽

Описание

Катушка к клапанам AR-2W12* (Ду=32...50 мм), AR-2W12F* (Ду=32...50 мм), AR-YCPG11*, AR-YCPG11F*, AR-2W41 GSV** (Ду=40, 50 мм), AR-2W42 GSV** (Ду=40, 50 мм)

* C клапанами AR-2W12 (Ду=32...50 мм), AR-2W12F (Ду=32...50 мм), AR-YCPG11, AR-YCPG11F можно использовать катушки SB1859 только на постоянное напряжение: =12, =24 В.
** Для установки катушки на клапаны AR-2W41 GSV (Ду=40, 50 мм), AR-2W42 GSV (Ду=40, 50 мм) необходимо рассверлить верхнее отверстие катушки: увеличить диаметр сужения 6 мм (см. чертеж) до 15,2 мм.

Технические характеристики:

Параметры	Значение
Размер посадочного отверстия	∅ 15,2×H52 мм
Питание	~110 В	~24 В	=24 В	=12 В
Потребляемая мощность	~12 ВА	~41 ВА	=19 Вт	=19 Вт
Класс нагревостойкости и изоляции катушки	+130°C (класс B)
Степень пылевлагозащиты	IP54
Присоединение коннектора	DIN 43650A

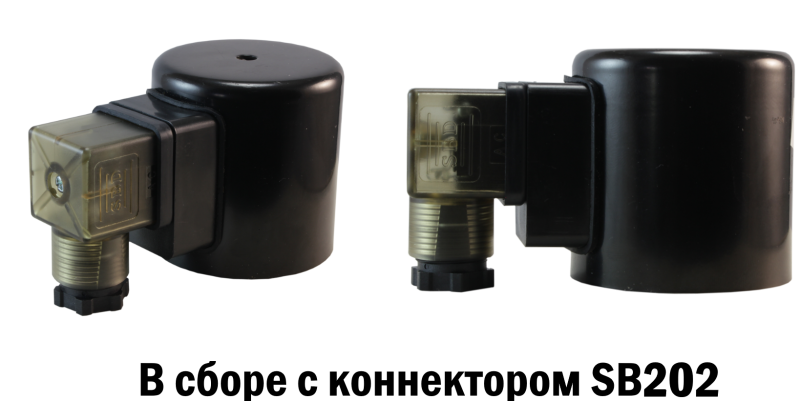

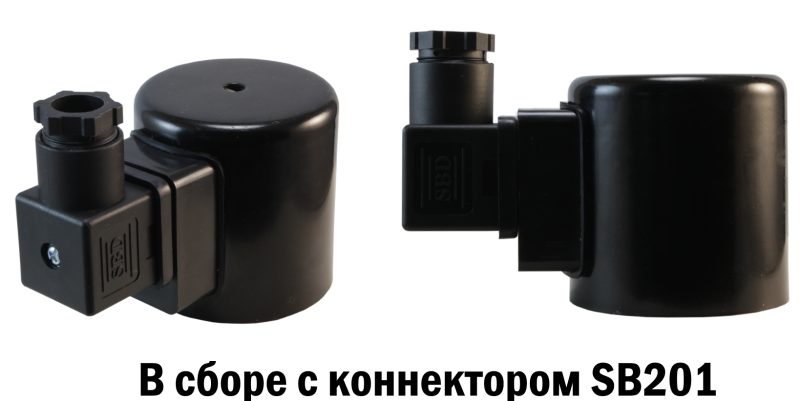

Тип коннектора	SB201, SB202, SB211, SB218
Габаритные размеры	58×56×81 мм
Вес	423 г

Таблица сопротивлений
Напряжение питания	~110 В	~24 В	=24 В	=12 В
Сопротивление	47 Ом	3,5 Ом	30 Ом	8 Ом

Габаритные размеры
