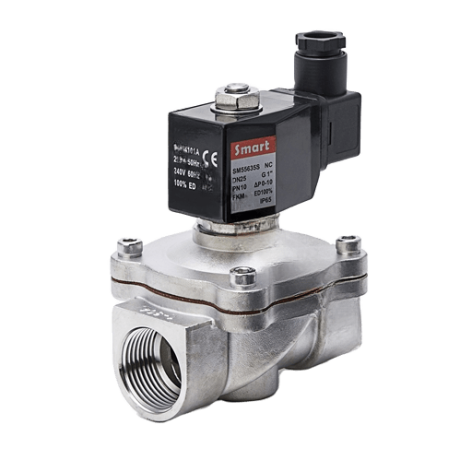

Клапан электромагнитный SMART SM5563S

Нормально-закрытый «НЗ» клапан электромагнитный SMART, серии SM5563-S в корпусе из нержавеющей стали AISI 304 (08Х18Н10), с присоединительной резьбой G 3/8" дюйма, используется в химической, пищевой промышленности и других отраслях для дистанционного управления потоком среды, в частности в системах водоснабжения (холодного, горячего, технического), отопления, также для таких сред как воздух, газы, спирты, окислители, гликоля. Температура среды протекающей через клапан может быть от -20 °С до +120 °С градусов со штатной мембраной FKM. Как опцию можно приобрести мембрану NBR -10°С до +90°С, которая применима для таких сред как вода, воздух, дизельное топливо, масла и другие производные от нефтепродуктов, с в язкостью не более 20 сСТ.

Клапан электромагнитный нержавеющий SMART SM55632-S DN15 mm, комплектуется соленоидными катушками серии «EU». На клапаны электромагнитные двухходовые 2/2 можно установить пять видов катушек с напряжением: на переменный ток AC220V; AC110V; AC24V и постоянный ток DC24V; DC12V, степень защиты IP65.

Клапан электромагнитный прямого действия SMART, «НЗ», серии SM5563-S, из этого следует, что он работает в системах, где не требуется присутствие постоянного давления, т.е . данный клапан можно использовать под самотеком. Максимальное рабочее давление клапана PN 10 бар, перепад давления 0-10 бар. Для данного клапана можно использовать такое понятие как клапан электромагнитный прямого действия.

Так как у данного клапана рабочее положение является нормально-закрытым, без напряжения на электромагнитной катушке он закрыт. Мембрана клапана эластична и имеет перепускное отверстие, по центру мембраны расположено запрессованное кольцо с подъемной пружиной из нержавеющей стали и выравнивающий канал. При отсутствии или присутствии давления в системе мембрана и плунжер прижаты к седлу и выравнивающему каналу, усилием возвратной пружины. Так же мембрану будет прижимать давление среды, равное давлению на входе в клапан, поступающее через перепускное отверстие в мембране, в над мембранное пространство.

При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер поднимается и открывает выравнивающий канал. В случае если в системе есть давление произойдет снижение давления в над мембранном пространстве, т.к. выравнивающий канал больше в диаметре, чем перепускное отверстие. Таким образом, из-за разницы давлений мембрана поднимается вверх и клапан открывается. Если в системе нет давления, мембрану потянет в верхнее положение подъемная пружина, которая закреплена на плунжере. Электромагнитный клапан будет находиться в открытом состоянии до снятия напряжения с электромагнитной катушки.

Клапаны нерж. сталь SMART, серии SM5563-S однонаправленные и соответственно должны быть установлены по направлению движения среды . Для соблюдения этих условий на корпусе клапана имеется указатель в виде стрелки или надписи «IN» - вход или «OUT» - выход. Клапан монтируется на горизонтальный участок трубопровода ,

Под заказ, возможна поставка клапанов электромагнитных серии SM5563-S из нержавеющей стали марки AISI 316.
