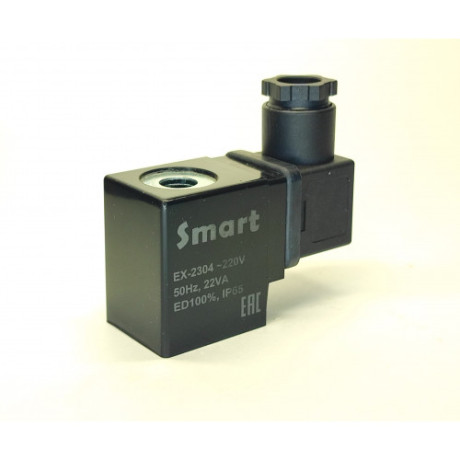

Катушка электромагнитная EX

Лучшие товары

ДВУХХОДОВОЙ ШАРОВЫЙ КРАН С ЭЛЕКТРОПРИВОДОМ И САМОВОЗВРАТОМ MOSKLAPAN MS-251/MS-252-15 PN 20 БАР DN15 G1/2"7 201 ₽

Газовый настенный конденсационный котёл Wolf CGB-2-55404 000 ₽

ДВУХХОДОВОЙ ШАРОВЫЙ КРАН С САМОВОЗВРАТНЫМ ЭЛЕКТРОПРИВОДОМ ARM CR04-15 DN15 G1/2"7 515 ₽

Описание

Электромагнитная катушка предназначена для изменения положения «открыто» или «закрыто» главного исполнительного механизма (мембраны или поршня) электромагнитного клапана.

Соленоидная катушка имеет медную обмотку, защищенную композитным диэлектрическим составом, которая помещается в металлический или литой пластиковый корпус. В зависимости от условий эксплуатации, температуры окружающей среды до + 60°С, и температуры среды, которая протекает через клапан (пар, вода и др.), катушки имеют два исполнения: под пайку или с дин коннектером.

Из катушки под пайку, выведены два провода фаза/ноль для переменного тока (AC) или плюс и минус +/- для постоянного тока (DC). Катушки под пайку в основном используются для паровых клапанов.

Катушки с дин разъемом (DIN-43650A), имеют три контакта: центральный – заземление, правый и левый фаза/ноль или плюс/минус. Полярность значения не имеет, как для переменного, так и для постоянного тока.

Катушки для клапанов SMART всех серий имеют степень защиты IP65 (пылевлагонепроницаемые).

Электромагнитная катушка EX устанавливается на клапаны для воды пилотного действия, в латунном корпусе SMART SG55324/SG55325/SG55326/SG55327/SG55328/SG55329 (НЗ); DN15, DN20, DN25, DN32, DN40, DN50. На электромагнитный клапан с ручным дублером SG55334/SG55335/SG55336/SG55337/SG55338/SG55339 (НЗ); DN15, DN20, DN25, DN32, DN40, DN50. Подходит катушка для клапанов высокого давления SMART SB55024/SB55025/SB55026 (НЗ); DN10. Пластиковые клапаны пилотного действия SF62321/SF62322/SF62323/SF62324/SF62325/SF62326 (НЗ), DN10, DN15, DN20, DN25, DN32, DN40, также оборудуются электромагнитными катушками серии EU. Катушка выполнена в литом пластиковом корпусе и имеет дин-коннектор (DIN-43650A), для вывода проводов к источнику питания.

Мощность: 22VA;

Габариты размеры: LxWxH: 38,5х29х42mm;

Диаметр штока - Ø14.7mm;

Допуск по напряжению: +/-10%;

Класс защиты: IP65.

Для задания циклической работы электромагнитного клапана, на катушки с дин разъемом монтируются реле времени SMART HS39023 и HS39024.
