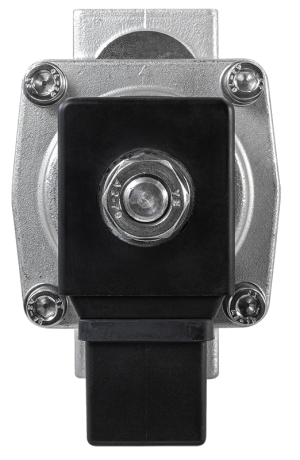

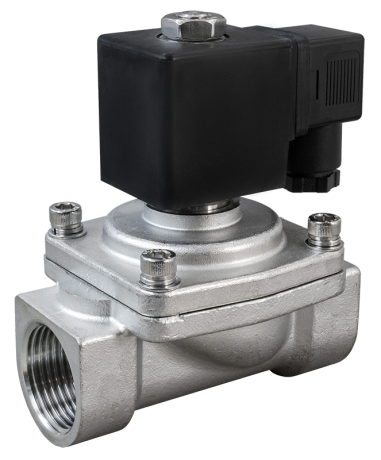

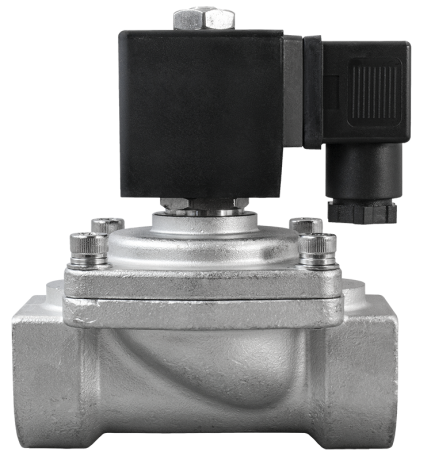

Клапан нормально закрытый AR-YCPS31
Описание
Клапан соленоидный нормально закрытый прямого действия с поршнем AR-YCPS31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Долгий срок службы уплотнителя в среде пара
- Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
- Срабатывание при нулевом давлении
Принцип действия и область применения:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр |
Значение |
|
| Рабочая среда | Пар, вода, горячая вода, масла, спирт | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…+180°С |
|
| Температура окружающей среды | −30…+50°С | |
| Рабочее давление | 0...1 МПа | |
| Диаметр условного прохода | 12...50 мм | |
| Присоединение | Резьбовое G⅜"...G2" | |
| Питание | ~220 B, ~110 B, ~24 B, =24 B, =12 B | |
| Ду, мм | Катушка | Мощность | AC | DC | |||
| ~220 В | ~110 В | ~24 В | =24 В | =12 В | |||
| 12...25 | S21H, IP65 |
22 ВА | V |
V | V | ||
| 15 Вт | V | V | |||||
| ASE21H*, IP65 |
5,5 ВА | V | |||||
| 10 Вт | V | V | |||||
| ASEx1320**, IP65 |
28 ВА | V | |||||
| 20 Вт | V | V | |||||
| ASEx282**, IP65 |
24 ВА | V | V | V | |||
| 17 Вт | V | V | |||||
| 32...50 | SD11H, IP65 |
44 ВА |
V |
||||
| 33 Вт | V |
||||||
| SD01H, IP65 |
35 ВА |
V |
V |
V | |||
| 30 Вт | V |
V | |||||
| ASEx545**, IP65 | 50 ВА | V | V | V | |||
| 18 Вт | V | ||||||
| 23 Вт | V | ||||||
* Использование энергосберегающей катушки ASE21H позволяет снизить температуру
нагрева катушки и тем самым продлить срок ее службы в несколько раз.
** Взрывозащищенная катушка.
Модификации:
| Модель | Ду, мм | Kv, м³/ч |
Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCPS31-12-3/8-GSP |
12 |
3,8 |
⅜" | 0,0 | 1,0 |
700 |
| AR-YCPS31-15-1/2-GSP |
15 |
3,8 |
½" | 700 |
||
| AR-YCPS31-20-3/4-GSP |
20 |
8 |
¾" | 1000 |
||
| AR-YCPS31-25-1-GSP |
25 |
10 |
1" | 1400 |
||
| AR-YCPS31-32-1.1/4-GSP |
32 |
20 |
1¼" | 3160 |
||
| AR-YCPS31-40-1.1/2-GSP |
40 |
25 |
1½" | 3000 |
||
| AR-YCPS31-50-2-GSP |
50 |
41 |
2" |
4100 |
Расшифровка обозначения на примере клапана AR-YCPS31-12-3/8-XYZ:
AR-YCPS31 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
| Габаритные размеры |
 |
| Размер, мм |
YCPS31-12 |
YCPS31-15 | YCPS31-20 | YCPS31-25 | YCPS31-32 | YCPS31-40 | YCPS31-50 |
| A |
105 |
105 |
118 |
127 |
177 |
166 |
185 |
| B |
48 |
48 |
60 |
72 |
96 |
95 |
120 |
| C |
74 |
74 |
85 |
102 |
130 |
129 |
154 |
| D |
13 |
13 |
13 |
20 |
28 |
27 |
32 |
| K |
22 |
22 |
22 |
22 |
33 |
33 |
33 |
| L |
47 |
47 |
47 |
47 |
75 |
75 |
75 |
| M |
75 |
75 |
75 |
75 |
104 |
104 |
104 |
| N |
38 |
38 |
38 |
38 |
56 |
56 |
56 |
| G |
⅜" |
½" | ¾" | 1" | 1¼" | 1½" | 2" |
Характеристики
| Серия | AR |
| Особенности | Для пара, Для воды и воздуха, Для агрессивных сред |
| Принцип действия | Прямого действия |
| Материал корпуса | Нержавеющая сталь AISI-304 |
| Тип механизма | Поршневой |
| Уплотнение | PTFE |
| Тип присоединения | Муфтовый (резьбовой) |
| Резьба | G3/8" |
| Давление | 16 бар (1,6 МПа) |
| Диапазон давления ∆P | 0-10 бар |
| Рабочая температура °С | −20…+180° |
| Серия катушки | EU |
| Напряжение катушки | AC220V, AC110V, AC24V, DC12V, DC24V |
