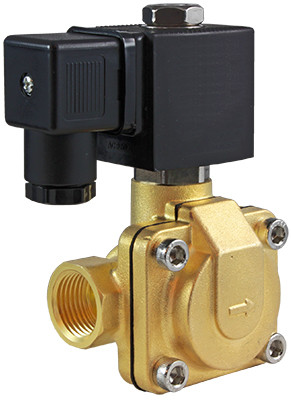

Клапан нормально закрытый AR-YCB11
Описание
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCB11 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Работа при высоком давлении до 1,6 МПа
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Высокая износостойкость
Принцип действия и область применения: Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики:
| Параметр |
Значение |
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь |
| Уплотнения | VITON | |
| Температура рабочей среды | −10...+120°С |
|
| Рабочее давление | 0,03...1,6 МПа | |
| Диаметр условного прохода | 15 мм | |
| Присоединение | Резьбовое G½" |
|
| Катушка | S91H, IP54 |
|
| Питание | ~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В, =6 В |
|
| Мощность |
S91H: 10 ВА (АС), 20 ВА (АС), 14 Вт (DC) |
|
Модификации:
| Модель | Ду, мм | Kv, м³/ч |
Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-YCB11-15-1/2-GBV | 15 | 4,5 | ½" | 0,03 | 1,6 | 1000 |
Расшифровка обозначения на примере клапана AR-YCB11-15-1/2-XYZ:
AR-YCB11 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.
| Габаритные размеры |
 |
Характеристики
| Серия | AR |
| Особенности | Для воды и воздуха |
| Принцип действия | Непрямого действия (пилотный) |
| Материал корпуса | Латунь |
| Тип механизма | Мембранный |
| Уплотнение | VITON |
| Тип присоединения | Муфтовый (резьбовой) |
| Диаметр | DN15 |
| Диапазон давления ∆P | 0,5-16 бар |
| Рабочая температура °С | −20...+120 |
| Напряжение катушки | AC220V, AC110V, AC24V, DC12V, DC24V, DC6V |
| Класс защиты | IP65 |
| Гарантия | 12 месяцев |
