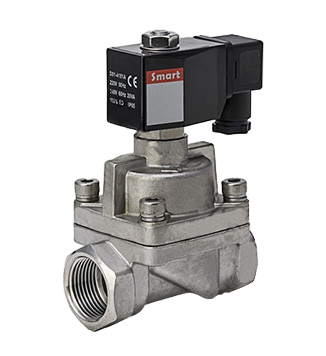

Клапан электромагнитный SMART SB5572S

Клапан электромагнитный SMART SB5572S
В избранное К сравнению
Пропускная способность м³/ч:5.83
Серия катушки:EU
Серия:SB5572
Особенности:Высокого давления
Производитель:Smart
Тип присоединения:Муфтовый (резьбовой)
Все характеристики
Диаметр: DN20DN25
Напряжение катушки: AC220VDC24VDC12V
В наличии
Товар с выбранным набором характеристик недоступен для покупки
27 314

Описание

Нормально-закрытый «НЗ» клапан электромагнитный для высокого давления SMART, серии SB5572 в латунном корпусе с присоединительной резьбой G 3/8" дюйма, используется в гидравлике и пневматике для управления движением среды в системах холодного и горячего водоснабжения. Применяются для таких сред как вода, воздуха, масло, спирты, растворители, антифризы, нефтепродукты с вязкостью не более 20 сСТ. Уплотнительное кольцо на поршне клапана выполнено из материала TEFLON, что позволяет применять клапан со средами температурный режим которых колеблется от 0 °С до +110 °С градусов.

Клапан электромагнитный SMART для высокого давления SB55725 DN15 mm, комплектуется соленоидными катушками серии «EU». На клапаны электромагнитные двухходовые 2/2 паровые, можно установить три вида катушек с напряжением: на переменный ток AC220V; AC110V; AC24V и постоянный ток DC24V; DC12V, степень защиты IP65.

Клапан электромагнитный латунный SMART, «НЗ», серии SB5572 имеет пилотный принцип действия, из этого следует, что он работает в системах, где присутствует постоянное давление не менее 1 бар. Максимальное рабочее давление клапана PN 90 бар, перепад давления 1-75 бар с катушками на переменный ток AC и 1-55 бар с катушками постоянного тока DC. Для данного клапана можно использовать такое понятие как клапан электромагнитный непрямого действия.

Так как у данного клапана рабочее положение является нормально-закрытым, без напряжения на электромагнитной катушке он закрыт. Поршень клапана прижат к седлу усилием пружины 1 бар и давлением среды в над поршневом пространстве, которое поддерживается через перепускной канал в поршне и равно давлению на входе в клапан. Пилотный канал, находящийся на выходе из клапана закрыт подпружиненным плунжером и его диаметр больше диаметра перепускного канала в поршне. При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер поднимается и открывает пилотный канал. Происходит снижение давления в над поршневом пространстве. Из-за разницы давлений поршень поднимается вверх и клапан открывается. Электромагнитный клапан будет находиться в открытом состоянии до снятия напряжения с электромагнитной катушки.

Клапаны латунные для высокого давления SMART, серии SB5572 однонаправленные и соответственно должны быть установлены по направлению движения среды. Для соблюдения этих условий на корпусе клапана имеется указатель в виде стрелки или надписи «IN» - вход или «OUT» - выход. Клапан монтируется на горизонтальный участок трубопровода, катушка клапана должна быть направленна вверх.

Характеристики

Пропускная способность м³/ч5.83
Серия катушкиEU
СерияSB5572
ОсобенностиВысокого давления
ПроизводительSmart
Тип присоединенияМуфтовый (резьбовой)
Материал корпусаНержавеющая сталь
Диапазон давления ∆P1-65 бар
Напряжение катушкиAC220V, DC24V, DC12V
ДиаметрDN20
РезьбаG3/4"
УплотнениеTEFLON
Тип механизмаПоршневой
ИсполнениеНормально-закрытый
Принцип действияНепрямого действия (пилотный)
Рабочая температура °С0 — 110
Класс защитыIP65
Гарантия12 месяцев
