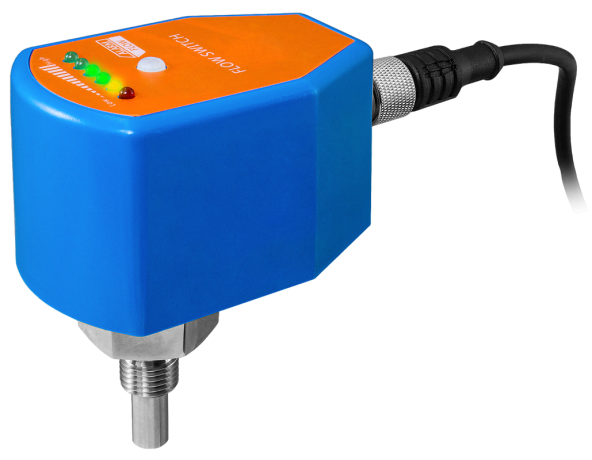

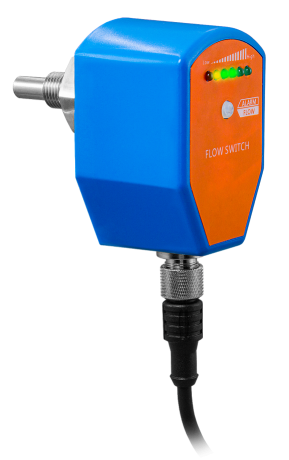

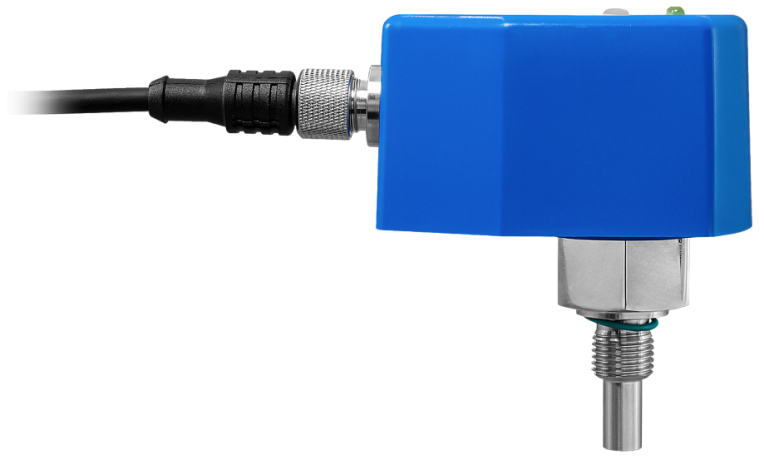

Тепловой сигнализатор потока и уровня жидкости ДР-ПТ-32
Описание
Сигнализатор ДР-ПТ-32 предназначен для контроля наличия потока воздуха, воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока, а также для регулирования уровня жидкости в резервуарах, в том числе находящихся под избыточным давлением.
Прибор определяет величину потока жидкости по скорости остывания нагревательного элемента. Чувствительный элемент датчика включает в себя нагреватель со встроенным датчиком температуры и отдельный термодатчик для измерения температуры контролируемого вещества. При отсутствии потока в трубе нагреватель прибора поддерживает заданную температуру. Появление потока ведет к отдаче тепла нагревателя и снижению его температуры, что фиксируется встроенным в него датчиком температуры.
Сигнализаторы наиболее эффективны для контроля уровня теплоемких сред, прежде всего – водных растворов с наличием пены, где применение контактных сигнализаторов вызывает трудности. Также использование тепловых сигнализаторов предпочтительно на растворах со значительным изменением удельной электропроводности и на дистиллированной воде
Применение:
- Контроль появления и остановки потока в трубе
- Предотвращение «сухого хода» оборудования
- Контроль подачи рабочей жидкости в системе
- Контроль наличия хладагента в охлаждающих установках
- Контроль прохождения жидкости или газа в трубопроводе
- Автоматизация процессов управления системами подачи и откачки жидкости и т.д.
Особенности:
- Работа c высоким давлением до 10 МПа
- Настройка уставки с помощью потенциометра
- Может использоваться в качестве сигнализатора границы раздела двух фаз, отличающихся теплоемкостью, или для определения границы раздела «жидкость-пена»

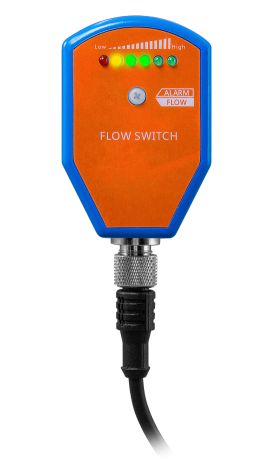

- Светодиодная индикация (6 светодиодов для индикации рабочих состояний красного, желтого и зеленого цветов)
- Подходит для труб различного диаметра
- Простой монтаж в любой точке трубы, горизонтально или вертикально
- Низкий перепад давления в месте установке датчика (не более 10%)
- Защита от обратной полярности, короткого замыкания, перегрузки
- Большая надежность и ресурс работы, чем у механических реле потока, так как отсутствуют подвижные части: лопасти или крыльчатки, которые быстро выходят из строя
Характеристики
| Рабочая среда | Воздух, вода и другие неагрессивные жидкости |
| Давление | 100 бар (10,0 МПа) |
| Рабочая температура °С | −20...+80°С |
| Скорость потока | 0,03...3 м/с, (вода, масло) 2...30 м/с (воздух) |
| Погрешность | ±0,01...0,1 м/с |
| Реле | ~5 А, 220 В |
| Питание | 24 В |
| Потребляемый ток | < 60 мА |
| Время прогрева до начала работы | 3 мин |
| Обновление состояния выходного реле | 2 с |
| Тип присоединения | Муфтовый (резьбовой) |
| Присоединение | Наруж. G¼" |
| Класс защиты | IP67 |
| Материал корпуса | Поликарбонат |
| Материал датчика | Нержавеющая сталь |
| Присоединение кабеля | М12×1, коннектор 5 pin |
| Длина кабеля | 1 м |
| Вес | 293 г |

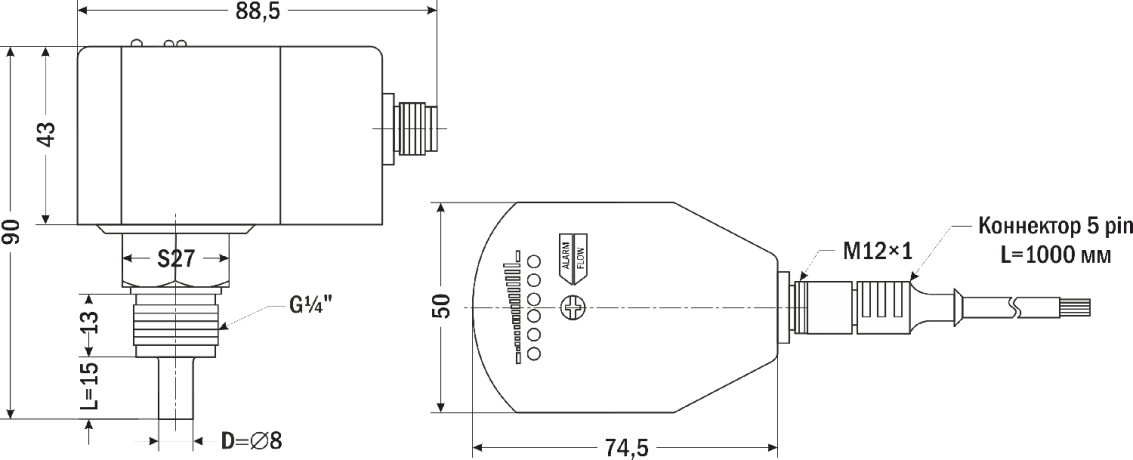

| Габариты | 90 × 88.5 × 50 мм |
