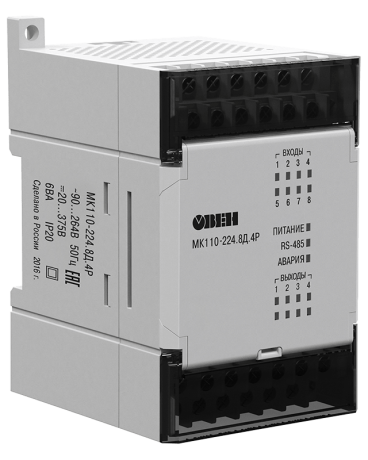

Модуль ввода-вывода дискретных сигналов ОВЕН МК110-224.8Д.4Р

Прибор для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть RS-485 Количество входов/выходов: 8/4 Тип дискретных входов сигналов: NPN, сухой контакт Реле: ~4 А, 250 В или =4 А, 24 В Интерфейс: RS-485 Монтаж: на DIN-рейку, на стену

подробнее

Категории: Модули ввода/вывода и расширения

Артикул: F90182

В наличии

12 993 ₽

Лучшие товары

ДВУХХОДОВОЙ ШАРОВЫЙ КРАН С ЭЛЕКТРОПРИВОДОМ И САМОВОЗВРАТОМ MOSKLAPAN MS-251/MS-252-15 PN 20 БАР DN15 G1/2"7 201 ₽

Газовый настенный конденсационный котёл Wolf CGB-2-55404 000 ₽

ДВУХХОДОВОЙ ШАРОВЫЙ КРАН С САМОВОЗВРАТНЫМ ЭЛЕКТРОПРИВОДОМ ARM CR04-15 DN15 G1/2"7 515 ₽

Описание

Прибор предназначен для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть RS-485

Особенности:

Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
Встроенные выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем
Автоматическое определение протокола
Съемные клеммники с невыпадающими винтами
Обновление встроенного программного обеспечения по RS-485
Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза из линейки Пх210)

Технические характеристики:

Параметр	Значение
Количество входов/выходов	8/4
Тип дискретных входов сигналов	сухой контакт (не требует внешнего питания) NPN
Тип выхода	Электромагнитное реле
Характеристики дискретных входов
Гальваническая развязка входов	Групповая (по 4 входа)
Напряжение питания	=24 В (для транзисторных ключей)
Номинальный ток	≤ 7 мА
Характеристики дискретных выходов
Реле	~4 А, 250 В или =4 А, 24 В
Питание
Тип питания	~230 В или =24 В
Напряжение питания	~90…264 В (номинальное ~230 В), 47…63 Гц =18…30 В (номинальное =24 В)
Потребляемая мощность	≤ 6 ВА
Интерфейс
Интерфейс	RS-485
Максимальное количество приборов, одновременно подключаемых к сети RS-485	≤ 32
Максимальная скорость обмена по интерфейсу RS-485	115200 бит/с
Общие параметры
Монтаж	На DIN-рейку, на стену
Степень пылевлагозащиты	IP20
Габаритные размеры	110×63×75 мм
Вес	500 г

Схема подключения
Схема подключения к выходным элементам типа электромагнитное реле

Схема подключения дискретных датчиков с выходом типа «сухой контакт»

Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор NPN типа с открытым коллектором
