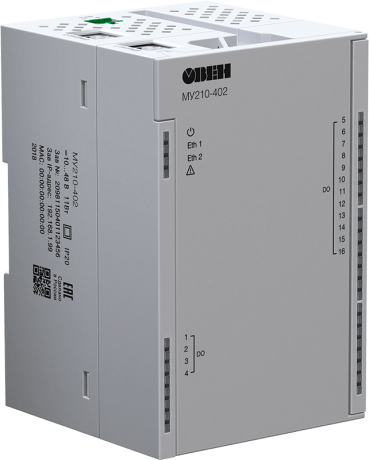

Модуль дискретного вывода с интерфейсом Ethernet ОВЕН МУ210
В избранное К сравнению
Описание
Модули дискретного вывода (Ethernet) МУ210 для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением.
Используются для расширения сигналов контроллера ОВЕН ПЛК210
Особенности:
- Выходы могут работать в режиме генерации ШИМ-сигналов (до 1 Гц для релейных выходов, до 60 кГц для транзисторных выходов)
- Выходы могут работать в режиме генерации заданного числа импульсов (только для МУ210-412)
- Сдвоенный 2-х портовый Ethernet-коммутатор
- Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
- Широкий диапазон рабочих температур: −40…+55 °С
- Непрерывный профиль измерений во внутреннюю flash память (архив)
- Поддержка облачного сервиса OwenCloud
Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.
Технические характеристики:
| Параметр | МУ210-401 | МУ210-402 | МУ210-403 | МУ210-412 |
| Количество выходов | 8 DO | 16 DO | 24 DO | 24 DO |
| Тип выходов | электромагнитное реле | электромагнитное реле | электромагнитное реле | транзисторный ключ |
| Гальваническая развязка выходов | поканальная кроме 1 и 2 DO | поканальная | попарная: DO1-DO2...DO7-DO8; DO17-DO18...DO23-DO24 поканальная: DO9...DO16 |
- |
| Электрическая прочность 1780 В | 1780 В | 1780 В | 1780 В | - |
| Режим работы | переключение логического состояния генерация ШИМ сигнала |
переключение логического состояния генерация ШИМ сигнала |
переключение логического состояния генерация ШИМ сигнала |
переключение логического сигнала генерация низкочастотного ШИМ сигнала генерация высокочастотного ШИМ сигнала (только первые 8 выходов) генерация заданного количества импульсов (только первые 3 выхода) |
| Режим включения выхода | - | - | - | Верхний и нижний ключи (DO1…8) |
| Максимальный ток коммутации | 5 А (при ≤ 250 В, 50 Гц и cos φ=0,4) 3 А (≤ =30 В) |
5 А (при ≤ 250 В, 50 Гц и cos φ=0,4) 3 А (≤ =30 В) |
5 А (при ≤ 250 В, 50 Гц и cos φ=0,4) 3 А (≤ =30 В) |
0,4 А / 0,15 А |
| Максимальное напряжение питания выходов | ~250 В =30 В |
~250 В =30 В |
~250 В =30 В |
=10…36 В |
| Время включения | 15 мс | 15 мс | 15 мс | - |
| Время выключения | 15 мс | 15 мс | 15 мс | - |
| Контроль обрыва нагрузки | нет | нет | нет | нет |
| Максимальная частота ШИМ | 1 Гц | 1 Гц | 1 Гц | 1 Гц / 60000 Гц |
| Минимальная длительность импульса ШИМ | 50 мс | 50 мс | 50 мс | 1 мс / 5 мс |
| Напряжение питания | =10…48 (номинальное =24) В | =10…48 (номинальное =24) В | =10…48 (номинальное =24) В | =10…48 (номинальное =24) В |
| Потребляемая мощностьпри питании =24 В | ≤ 6 Вт | ≤ 9 Вт | ≤ 9 Вт | ≤ 4 Вт |
| Защита от переполюсовки | есть | есть | есть | есть |
| Тип питания часов реального времени | батарея CR2032 | батарея CR2032 | батарея CR2032 | батарея CR2032 |
| Монтаж | на DIN-рейку | |||
Схемы подключения:
| МУ210-401 | МУ210-402 | МУ210-403 | МУ210-412 |
 |
 |
 |
 |
 |
 |
 |
 |
При подключении индуктивной нагрузки следует установить RC-цепь параллельно нагрузке. В момент коммутации в цепи RC-цепь подавляет образование дуги и помех.
