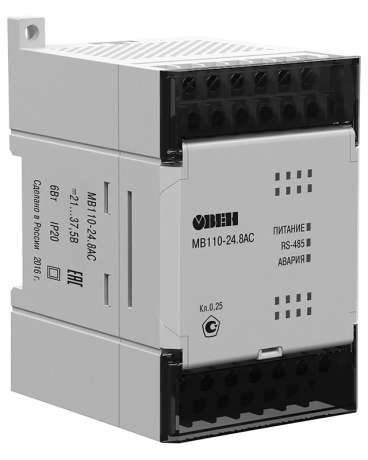

Модуль скоростного ввода аналоговых сигналов ОВЕН МВ110-8АС
Описание
Прибор предназначен для преобразования измеряемых аналоговых сигналов в цифровой код и передачи результатов измерения в сеть RS-485. Предназначается для построения автоматизированных систем сбора данных в различных областях промышленности, сельского и коммунального хозяйства, на транспорте.
Аналоговые входы прибора могут работать в следующих режимах:
- измерение тока в диапазоне 4...20 мА
- измерение тока в диапазоне 0...20 мА
- измерение тока в диапазоне 0...5 мА
- измерение напряжения в диапазоне 0...10 В
Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. Электрическая прочность изоляции всех групп цепей, исключая группу цепей питания, относительно друг друга – 750 В, относительно группы цепей питания – 3000 В.
К прибору предоставляются бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Особенности:
- 8 каналов аналогового ввода
- Типы входных сигналов: унифицированные сигналы тока (0...20 мА, 4...20 мА, 0...5 мА) и напряжения (0...10 В)
- Частота измерений: до 200 выборок в секунду
- Напряжение питания: ~220 В или 24 В (в зависимости от модификации)
- Встроенный источник питания датчиков: 24 В, 180 мА (для модификации с переменным напряжением питания)
Технические характеристики:
| Параметр | Значение |
| Напряжение питания: - МВ110-220.8АС - МВ110-24.8АС | ~90...264 В (номинальное напряжение 220 В) частотой 47...63 Гц =21...37,5 В (номинальное напряжение 24 В) |
| Потребляемая мощность | ≤ 8 ВА |
| Предел основной приведенной погрешности | 0,25% |
| Предел дополнительной приведенной погрешности, вызванной изменением температуры на +10°С в пределах рабочего диапазона температур | 0,12% |
Разрешающая способность: - для диапазонов токов 4...20 мА и 0...20 мА- для диапазона тока 0...5 мА - для диапазона напряжения 1...10 В | ≤ 1 мкА ≤ 2 мВ |
| Количество аналоговых каналов измерения | 8 |
| Входное сопротивление в режиме измерения тока 0...20 мА и 4...20 мА | 130...250 Ом |
| Входное сопротивление в режиме измерения тока 0...5 мА | 130...500 Ом |
| Входное сопротивление в режиме измерения напряжения 0...10 В | ≥ 200 кОм |
| Период обновления результатов измерения по каждому каналу | 5 мс ± 2% |
| Выходное напряжение встроенного источника питания МВ110-220.8АС | 24 ± 3 В |
| Максимальный ток нагрузки встроенного источника питания | 0,18 А |
| Интерфейс связи с мастером сети | RS-485 |
| Максимальное количество приборов, одновременно подключаемых к сети RS-485 | ≤ 32 |
| Максимальная скорость обмена по интерфейсу RS-485 | 115 200 бит/с |
| Протоколы связи, используемые для передачи информации | ОВЕН; ModBus-RTU; ModBus-ASCII; DCON |
| Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление | −10...+55°С 80%RH (при +35°С) 84...106,7 кПа |
| Степень защиты корпуса | IP20 со стороны передней панели, |
| Габаритные размеры | (63×110×73) ± 1 мм |
| Вес | ≤ 500 г |
