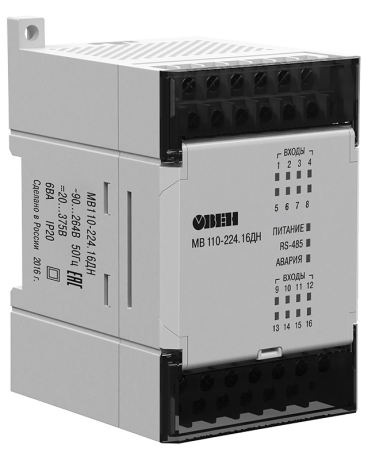

Модуль ввода дискретных сигналов ОВЕН МВ110-224.16ДН
В избранное К сравнению
Описание
Прибор предназначен для сбора данных со встроенных дискретных входов и передачи их в сеть RS-485
Особенности:
- Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
- Автоматическое определение протокола
- Съемные клеммники с невыпадающими винтами
- Универсальное питание (=24 В или ~230 В)
- Обновление встроенного программного обеспечения по RS-485
- Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза из линейки Пх210)
Технические характеристики:
| Параметр | Значение |
| Количество входов |
16 |
| Тип дискретных входов сигналов |
|
| Характеристики дискретных входов |
|
| Гальваническая развязка входов |
Групповая (по 4 входа) |
| Электрическая прочность изоляции | 1500 В |
| Напряжение питания входов | =24 ±3 В |
| Макс. входной ток | ≤ 8,5 мА (при напряжении входа =27 В) |
| Ток «логической единицы» | ≥ 4,5 мА |
| Ток «логического нуля» | ≤ 1,5 мА |
| Питание |
|
| Тип питания | ~230 В или =24 В |
| Напряжение питания | ~90…264 В (номинальное ~230 В), 47…63 Гц =18...30 В (номинальное =24 В) |
| Потребляемая мощность | ≤ 6 ВА |
| Интерфейс |
|
| Интерфейс |
RS-485 |
| Максимальное количество приборов, одновременно подключаемых к сети RS-485 | ≤ 32 |
| Максимальная скорость обмена по интерфейсу RS-485 | 115200 бит/с |
| Общие параметры |
|
| Монтаж |
На DIN-рейку, на стену |
| Степень пылевлагозащиты | IP20 |
| Габаритные размеры | 110×63×75 мм |
| Вес |
500 г |
| Схема подключения |
| Схема подключения дискретных датчиков с выходом типа сухой контакт |
 |
| Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор NPN типа с открытым коллектором |
 |
| Схема подключения трехпроводных дискретных датчиков, имеющих выходной транзистор PNP типа |
 |
