Кран шаровой с электроприводом AR334SR-2
Описание
Кран шаровой с электроприводом AR334SR-2 предназначен для управления потоком рабочей среды в трубопроводе.
Краны широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности:
- Схема управления с выключателем. Для автоматического управления в качестве выключателя К можно использовать любой прибор, который обеспечивает замыкание/размыкание, например терморегуляторы, термостаты и цифровые 1-2-канальные регуляторы. Для ручного управления в качестве выключателя К можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG
- При отсутствии электропитания управление шаровым краном может осуществляться с помощью ручного дублера, который нужно вытянуть и повернуть по стрелке OPEN или SHUT (CLOSE)
- Автоматическое отключение при достижении конечного положения
- Самовозврат при отключении питания
- Возможность выбора, в какое положение происходит самовозврат – «открыто» или «закрыто». При установке привода относительно крана с поворотом на 90° меняется логика работы
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Долгий срок службы
Для защиты прибора от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков
Технические характеристики:
| Параметр | Значение |
||||
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт |
||||
| Материалы |
Корпус | Латунь |
|||
| Уплотнение | PTFE |
||||
| Температура рабочей среды | 0...+100 °С |
||||
| Рабочее давление | 0...1,0 MПa |
||||
| Диаметр условного прохода | 8…32 мм |
||||
| Присоединение | Резьбовое G¼"...G1¼" |
||||
| Модель электропривода | AR334SR | ||||
| Время полного поворота | 5 с |
||||
| Угол поворота | 90° (вращение в обоих направлениях) |
||||
| Крутящий момент | 2,5 Н∙м |
||||
| Степень пылевлагозащиты привода | IP65 |
||||
| Питание | ≅9...24 В |
||||
| ~9 |
~24 |
=9 |
=24 |
||
| Ток |
200 |
200 |
200 |
180 |
|
| Пусковой ток зарядки конденсатора |
300 |
250 |
600 |
450 |
|
| Мощность | 5 ВA/Вт |
||||
| Схема подключения | 2-проводная с выключением одного контакта |
||||
| Длина кабеля | 300 мм |
||||
Модификации:
| Обозначение |
Ду, мм |
Дэф, мм |
Kv, м³/ч |
Присоединение |
Pmin, МПа |
Pmax, МПа |
Модель привода |
Вес крана с приводом, г |
| AR334SR-2-08 GBP |
8 |
8 |
5 |
¼" | 0,0 | 1,0 | AR334SR |
350 |
| AR334SR-2-15 GBP |
15 |
15 |
20 |
½" |
440 |
|||
| AR334SR-2-20/15 GBP |
20 |
15 |
20 |
¾" |
440 |
|||
| AR334SR-2-25/20 GBP |
25 |
20 |
60 |
1" |
590 |
|||
| AR334SR-2-32/25 GBP |
32 |
25 |
80 |
1¼" |
690 |
Расшифровка обозначения на примере крана AR334SR-2-20/15 XYZ:
AR334SR-2 – модель крана.
20 – диаметр условного прохода в мм;
15 – эффективный диаметр в мм, если Дэф<Ду;
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

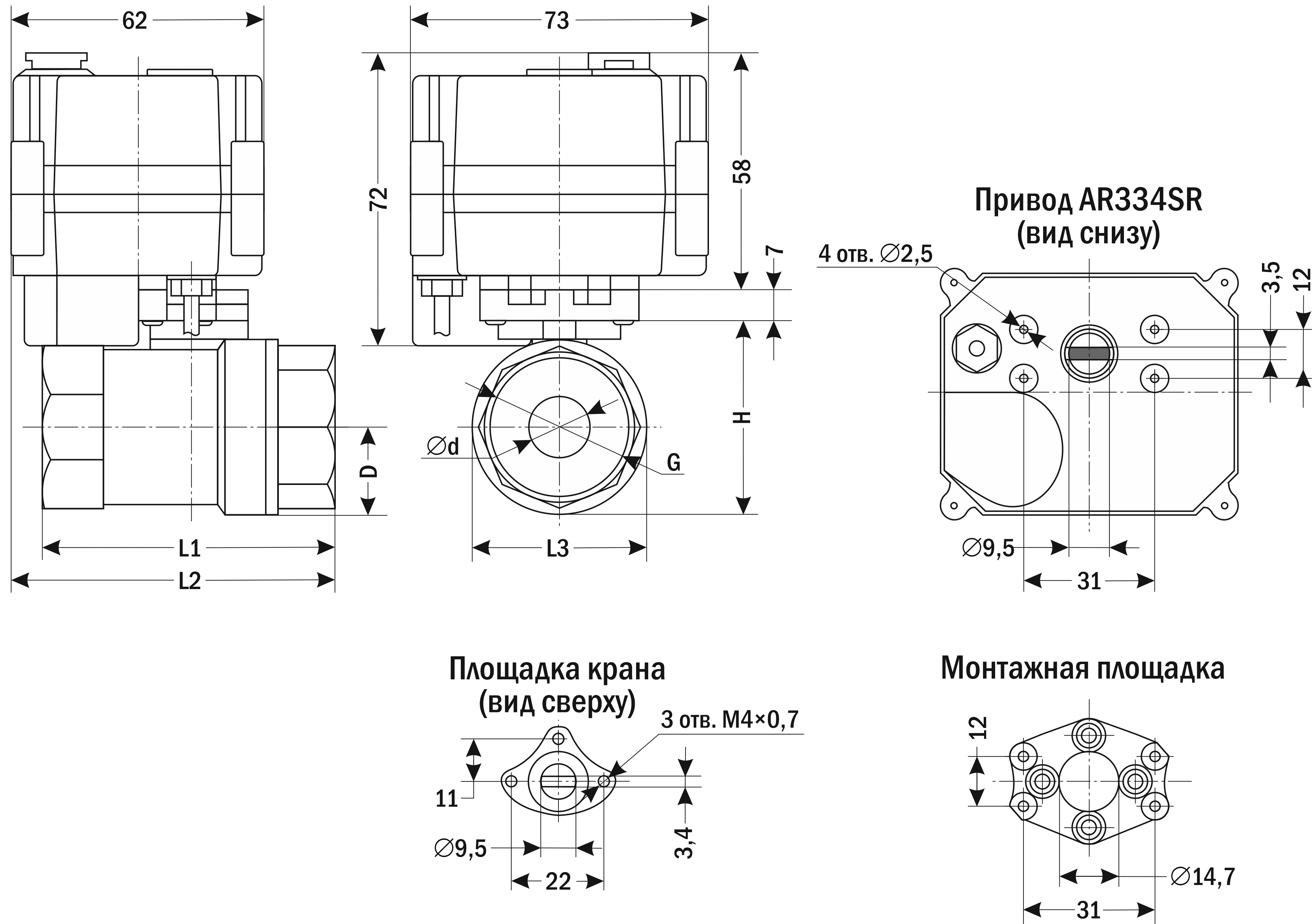

| Габаритные размеры |
Привод AR334SR прикручивается к монтажной площадке кранов AR334SR-2 четырьмя шурупами ∅ 2,5 мм, L=14 мм. |
| Размер, мм | AR334SR-2, модели |
||||
| -08 |
-15 |
-20/15 |
-25/20 |
-32/25 |
|
| ∅ d (Дэф) |
8 |
15 |
15 |
20 |
25 |
| D |
13 |
15 |
17 |
23 |
27 |
| G |
¼" |
½" |
¾" |
1" |
1¼" |
| H |
31 |
38 |
38 |
49 |
49 |
| L1 |
46 |
57 |
61 |
72 |
80 |
| L2 |
58 |
66 |
66 |
74 |
81 |
| L3 |
24 |
33 |
33 |
43 |
49 |
Характеристики
| Материал корпуса | Латунь |
| Уплотнение | PTFE |
| Тип присоединения | Муфтовый (резьбовой) |
| Температура | от 0 до +90 С |
| Напряжение катушки | DC24V |
| Конструкция | Двухходовой |
| Защита | IP65 |
| Монтаж | Муфтовый, внутренняя трубная резьба G |
| Гарантия | 12 месяцев |
| Функция | Запорная |
