Кран шаровой с электроприводом AR350-2
Описание
Кран шаровой с электроприводом AR350-2 предназначен для управления потоком рабочей среды в трубопроводе.
Краны широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности:
- Схема управления с выключателями. Для автоматического управления в качестве выключателей К1 и К2 можно использовать любой прибор, который обеспечивает замыкание/размыкание, например терморегуляторы, термостаты и цифровые 1-2-канальные регуляторы.
Для ручного управления в качестве выключателя К можно использовать кнопки с фиксацией AR-XB2-BT, AR-XB2-BS, SD16-22ATA, антивандальные кнопки с фиксацией или переключатели на 2 положения SD16-V-22IR, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM, AR-XB2-BG - Защита электродвигателя от перегрева
- Автоматическое отключение при достижении конечного положения
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Низкий уровень шума
- Простота монтажа
Для защиты прибора от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков
Технические характеристики:
| Параметр |
Значение |
|
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт | |
| Материал | Корпуса |
Латунь |
| Уплотнения |
PTFE | |
| Температура рабочей среды | 0…+100°С | |
| Рабочее давление | 0...1,0 МПа | |
| Диаметр условного прохода | 8…32 мм | |
| Присоединение | Резьбовое G¼"...G1¼" | |
| Модель электропривода | AR350 | |
| Время полного поворота |
≤ 8 с |
|
| Угол поворота |
90° (вращение в обоих направлениях) |
|
| Крутящий момент |
6 Н∙м |
|
| Степень пылевлагозащиты |
IP65 |
|
| Питание | =9...24 В | |
| Ток | 100 мА при 9 В, 40 мА при 24 В | |
| Мощность |
5 Вт |
|
| Схема подключения |
4- проводная с выключением двух контактов |
|
| Длина кабеля |
350 мм |
|
Модификации:
| Обозначение | Ду, мм | Дэф мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Модель привода | Вес крана с приводом, г |
||||
| 0° |
30° | 60° | 0° | 30° | 60° |
|||||||
| AR350-2-08 GBP |
8 |
8 | 5,2 | 1,8 | 5 |
3,3 |
1,1 |
¼" | 0,0 | 1,0 | AR350 |
390 |
| AR350-2-15 GBP | 15 |
15 | 11,1 | 3,3 | 20 |
14,8 |
4,4 |
½" | 460 |
|||
| AR350-2-20/15 GBP |
20 |
15 | 11,1 | 3,3 | 20 |
14,8 |
4,4 |
¾" | 460 |
|||
| AR350-2-25/20 GBP | 25 | 20 | 16,2 | 4,4 | 60 | 48,6 | 13,2 |
1" | 610 |
|||
| AR350-2-32/25 GBP |
32 |
25 | 20,6 | 5,6 | 80 | 65,9 |
18 |
1¼" | 730 |
|||
Расшифровка обозначения на примере крана AR350-2-20/15 XYZ:
AR350-2 – модель крана.
20 – диаметр условного прохода в мм;
15 – эффективный диаметр в мм, если Дэф<Ду;
X – присоединение: G – трубная резьба. Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

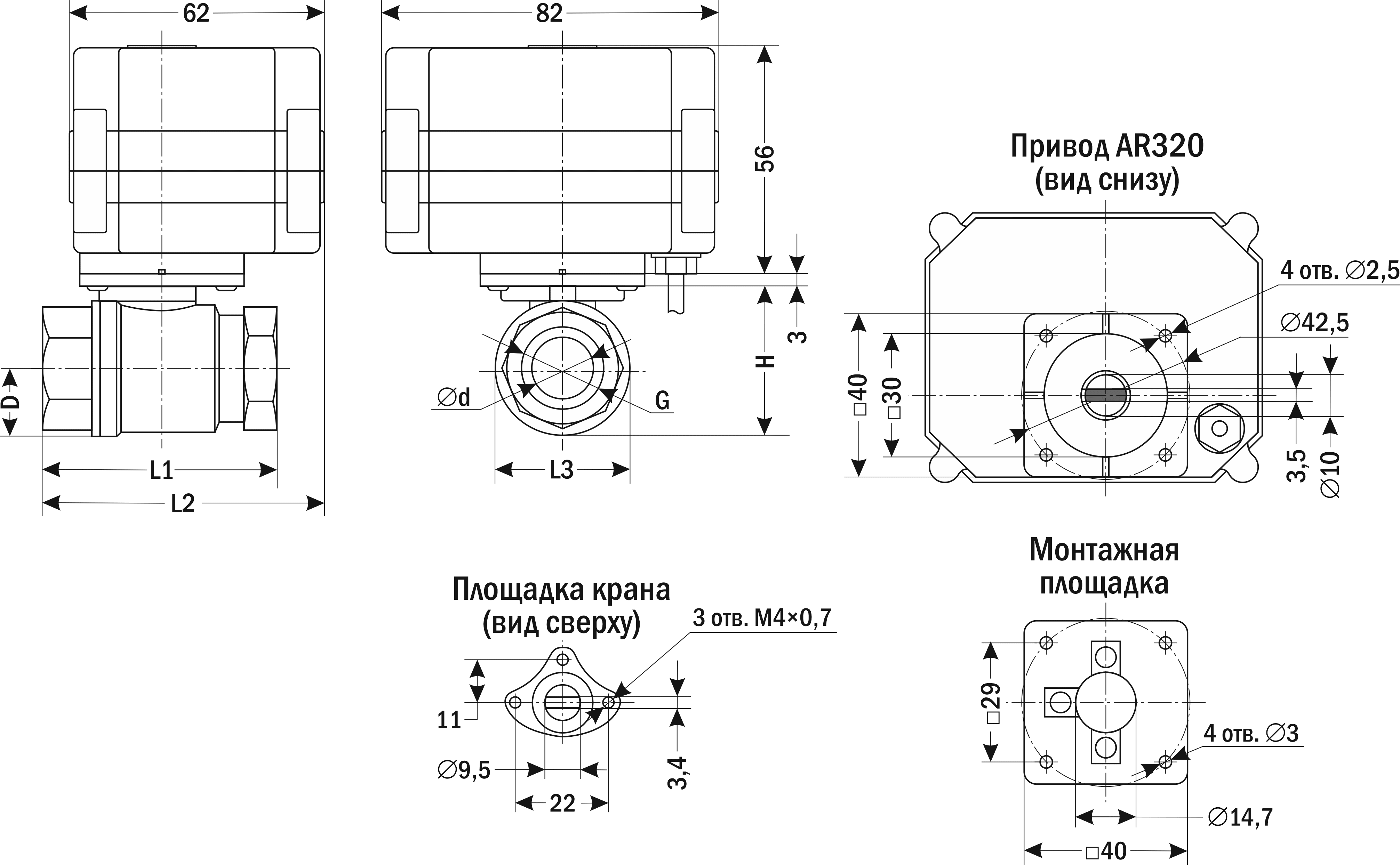

| Габаритные размеры |
Привод AR350 прикручивается к монтажной площадке кранов AR350-2 четырьмя шурупами ∅ 3 мм, L=10 мм. |
| Размер, мм | AR350-2, модели |
||||
| -08 |
-15 | -20/15 |
-25/20 |
-32/25 |
|
| ∅ d (Дэф) |
8 |
15 |
15 |
20 |
25 |
| D |
13 |
15 |
17 |
23 |
27 |
| G |
¼" | ½" | ¾" | 1" |
1¼" |
| H | 31 | 38 | 38 | 49 | 49 |
| L1 | 46 | 57 | 61 | 72 | 80 |
| L2 | 58 | 66 | 66 | 74 | 81 |
| L3 | 24 | 33 | 33 | 43 | 49 |
Характеристики
| Материал корпуса | Латунь |
| Уплотнение | PTFE |
| Тип присоединения | Муфтовый (резьбовой) |
| Температура | от 0 до +90 С |
| Напряжение катушки | DC24V |
| Конструкция | Двухходовой |
| Защита | IP65 |
| Монтаж | Муфтовый, внутренняя трубная резьба G |
| Гарантия | 12 месяцев |
| Функция | Запорная |
