Кран шаровой с электроприводом AR330-2
Описание
Кран шаровой с электроприводом AR330-2 предназначен для управления потоком рабочей среды в трубопроводе.
Краны широко применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, в системах водоснабжения и водоочистки и т. д.
Особенности:
- Схема управления с переключателем. В качестве переключателя К можно использовать переключатели на 3 положения SD16-V-22IR, SD16-V-22R3S, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM
- При отсутствии электропитания управление шаровым краном может осуществляться с помощью ручного дублера, который нужно вытянуть и повернуть по стрелке OPEN или SHUT (CLOSE)
- Автоматическое отключение при достижении конечного положения
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Долгий срок службы
Для защиты прибора от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков
Технические характеристики:
| Параметр | Значение | ||
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт | ||
| Материалы | Корпус | Латунь | |
| Уплотнение | PTFE | ||
| Температура рабочей среды | 0...+100 °С | ||
| Рабочее давление | 0...1,0 MПa | ||
| Диаметр условного прохода | 8…32 мм | ||
| Присоединение | Резьбовое G¼"...G1¼" | ||
| Модель электропривода | AR330 | ||
| Время полного поворота | 5 с | ||
| Угол поворота | 90° (вращение в обоих направлениях) | ||
| Крутящий момент | 2,5 Н∙м | ||
| Степень пылевлагозащиты привода | IP65 | ||
| Питание | =5 В | =9...24 В | |
| Ток | 150 мА | 180 мА | |
| Мощность | 2 Вт | ||
| Схема подключения | 3-проводная с переключением | ||
| Длина кабеля | 350 мм | ||
Модификации:
| Обозначение |
Ду, мм | Дэф, мм |
Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Модель привода | Вес крана с приводом, г |
| AR330-2-08 GBP |
8 | 8 |
5 |
¼" | 0,0 | 1,0 | AR330 |
350 |
| AR330-2-15 GBP |
15 | 15 |
20 |
½" | 440 |
|||
| AR330-2-20/15 GBP |
20 | 15 |
20 |
¾" | 440 |
|||
| AR330-2-25/20 GBP |
25 | 20 | 60 | 1" | 590 |
|||
| AR330-2-32/25 GBP |
32 | 25 |
80 |
1¼" |
690 |
Расшифровка обозначения на примере крана AR330-2-20/15 XYZ:
AR330-2 – модель крана.
20 – диаметр условного прохода в мм;
15 – эффективный диаметр в мм, если Дэф<Ду;
X – присоединение: G – трубная резьба. Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

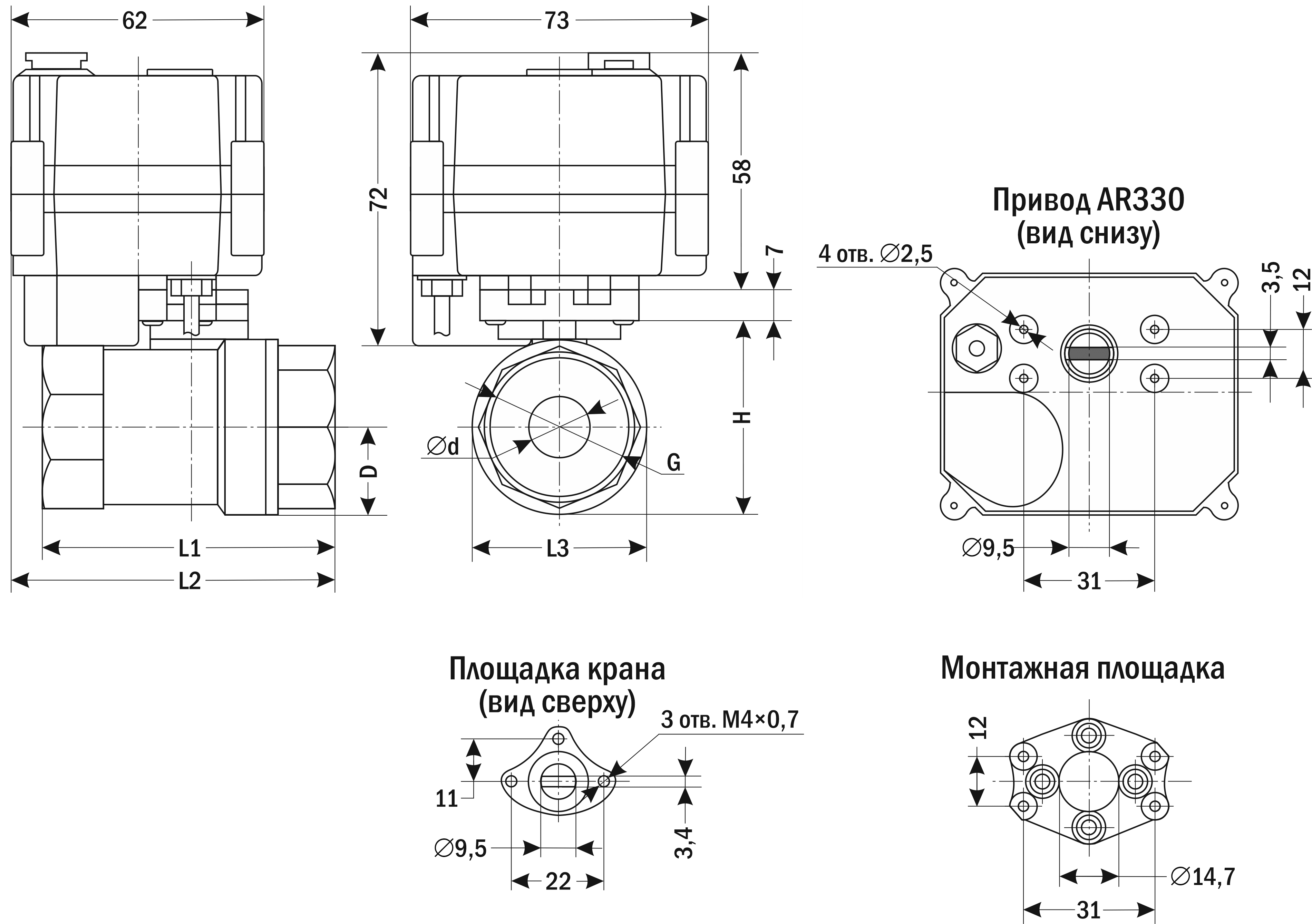

| Габаритные размеры |
Привод AR330 прикручивается к монтажной площадке кранов AR330-2 четырьмя шурупами ∅ 2,5 мм, L=14 мм. |
| Размер,мм | AR330-2, модели |
||||
| -08 |
-15 | -20/15 | -25/20 | -32 | |
| ∅ d (Дэф) |
8 |
15 |
15 |
20 |
25 |
| D |
13 |
15 |
17 |
23 |
27 |
| G |
¼" | ½" | ¾" | 1" |
1¼" |
| H | 31 | 38 | 38 | 49 | 49 |
| L1 | 46 | 57 | 61 | 72 | 80 |
| L2 | 58 | 66 | 66 | 74 | 81 |
| L3 | 24 | 33 | 33 | 43 | 49 |
Характеристики
| Материал корпуса | Латунь |
| Уплотнение | PTFE |
| Тип присоединения | Муфтовый (резьбовой) |
| Температура | от 0 до +90 С |
| Напряжение катушки | DC24V |
| Конструкция | Двухходовой |
| Защита | IP65 |
| Монтаж | Муфтовый, внутренняя трубная резьба G |
| Гарантия | 12 месяцев |
| Функция | Запорная |
