Кран шаровой неполнопроходной с электроприводом AR570-2S
В избранное К сравнению
Описание
Кран шаровой неполнопроходной с электроприводом AR570-2 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Универсальное основание позволяет легко заменить привод на любой другой из серии AR5xx: AR500, AR501, AR504SR, AR524SR, AR500E, AR510, AR520, AR560, AR564SR. Сравнительная таблица приводов серии AR5xx
- Схема управления с переключателем. В качестве переключателя К можно использовать переключатели на 3 положения SD16-V-22IR, SD16-V-22R3S, SD16-V-22K, AR-XB2-BD, AR-XB2-BJ, AR-LA800E-BLSM
- Два режима работы: автоматический (поворот вала электродвигателем) и ручной (поворот ручкой дублера)
- В автоматическом режиме ручка дублера поворачивается вместе с выходным валом, указывая его положение
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Автоматическое отключение при достижении конечного положения
- Удобство в эксплуатации и обслуживании
Для защиты прибора от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием крана
Для герметизации резьбовых/фланцевых металлических соединений рекомендуется использование анаэробных герметиков
Технические характеристики:
| Параметр | Значение |
| Тип | Шаровой неполнопроходной |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, спирт |
| Материал | Корпус: латунь Уплотнения: PTFE |
| Температура рабочей среды | +2...+90°С |
| Рабочее давление | 0...1,6 МПа |
| Диаметр условного прохода | 15...50 мм |
| Присоединение | Резьбовое G1/2"...G2" |
| Присоединение привода к крану | М24×1,5 |
| Угол полного поворота | 90° (вращение в обоих направлениях) |
| Схема подключения | 3-проводная с переключением |
| Модель электропривода | AR570 |
| Время полного поворота | 7 с |
| Крутящий момент | 4 Н∙м |
| Питание, ток, мощность | ~220 В, 43 мА, 8 ВA |
| Степень пылевлагозащиты привода | IP53 |
| Длина кабеля | 320 мм |
Модификации:
| Обозначение | Ду, мм |
Дэф, мм | Kv, м³/ч |
Присоединение | Pmin, МПа | Pmax, МПа | Модель привода |
Вес крана с приводом, г |
| AR570-2-15/12 GBP | 15 | 12 | 11 | внутр. ½" | 0,0 | 1,6 | AR570 | 459 |
| AR570-2-20/17 GBP | 20 | 17 | 20 | внутр. ¾" | 519 | |||
| AR570-2-25/19 GBP | 25 | 19 | 60 | внутр. 1" | 619 | |||
| AR570-2-32/25 GBP | 32 | 25 | 80 | внутр. 1¼" | 809 | |||
| AR570-2-40/30 GBP | 40 | 30 | 80 | внутр. 1½" | 949 | |||
| AR570-2-50/37 GBP | 50 | 37 | 93 | внутр. 2" | 1299 |
Расшифровка обозначения на примере крана AR570-2-15/12 XYZ:
AR570 – модель привода.
2 – двухходовой кран
15 – условный диаметр прохода в мм.
12 – эффективный диаметр в мм, если Дэф < Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

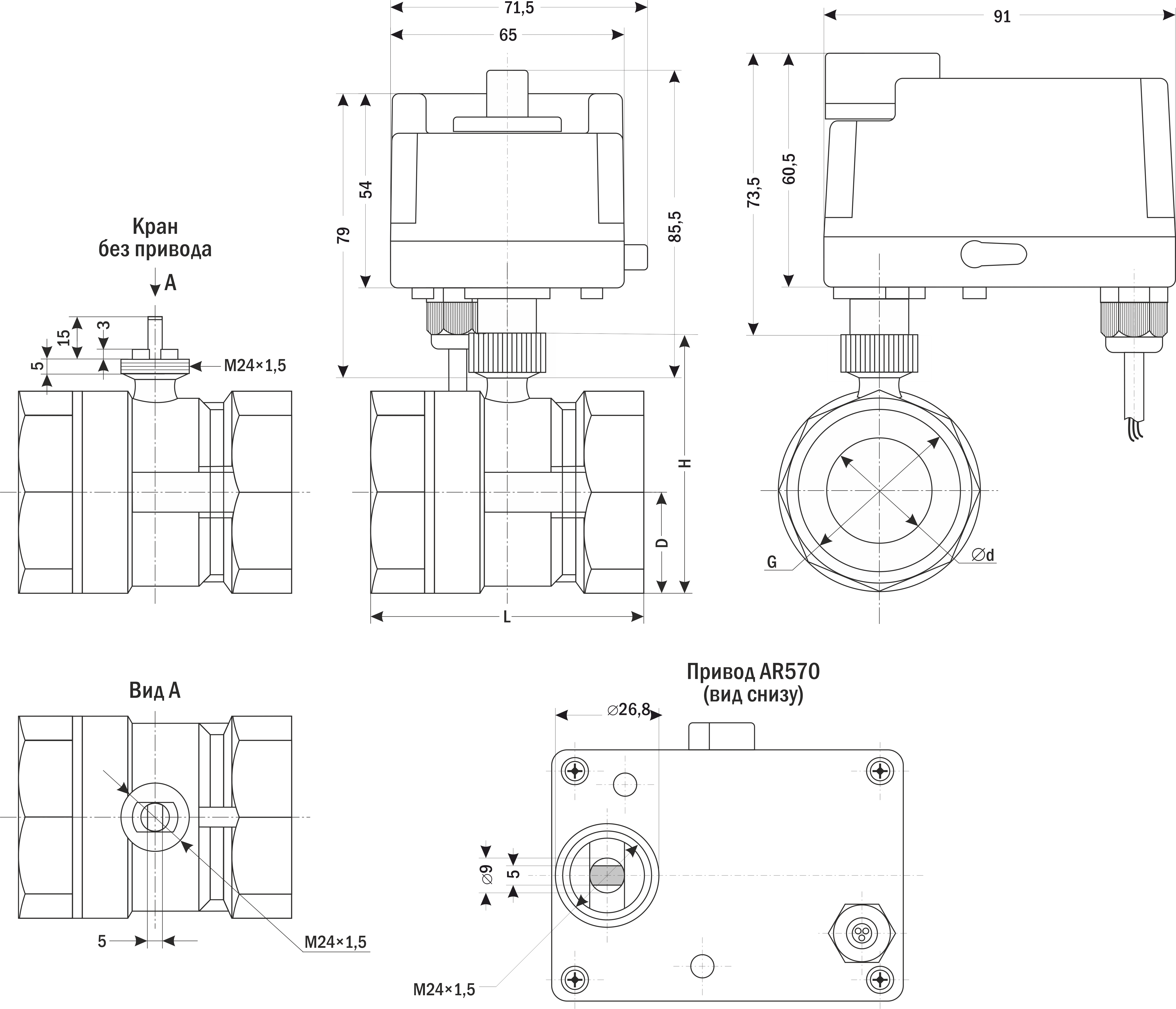

| Габаритные размеры |
 |
| Размер, мм | AR570-2 | |||||
| -15/12 | -20/17 | -25/19 | -32/25 | -40/30 | -50/37 | |
| ∅d (Дэф) | 12 | 17 | 19 | 25 | 30 | 37 |
| D | 14 | 17 | 20 | 25 | 28 | 35 |
| H | 49 | 54 | 60 | 73 | 76 | 89 |
| L | 50 | 58 | 67 | 77 | 82 | 96 |
| G | 1/2" | ¾" | 1" | 1¼" | 1½" | 2" |
Характеристики
| Материал корпуса | Нержавеющая сталь |
| Уплотнение | PTFE |
| Тип присоединения | Муфтовый (резьбовой) |
| Температура | от 0 до +90 С |
| Напряжение катушки | AC220V |
| Конструкция | Двухходовой |
| Защита | IP65 |
| Монтаж | Муфтовый, внутренняя трубная резьба G |
| Гарантия | 12 месяцев |
| Функция | Запорная |
