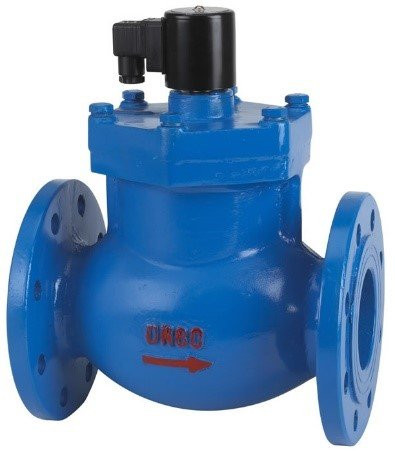

Электромагнитный клапан BRL-05

Нормально-открытый «НЗ» клапан электромагнитный BRL-05 в корпусе из ковкого чугуна, с фланцевым присоединением, используется в промышленности для дистанционного управления потоком среды в частности в системах водоснабжения (холодного, горячего, технического), также для таких сред как воздух, газы, антифризы. Температура среды протекающей через клапан может быть от -5 °С до +180 °С градусов со штатной мембраной PTFE.

На клапаны электромагнитные двухходовые 2/2 можно установить два вида катушек с напряжением: на переменный ток AC220V и постоянный ток DC24V, степень защиты IP65.

Клапан электромагнитный имеет пилотный принцип действия, из этого следует, что он работает в системах, где присутствует постоянное давление не менее 1 бар. Максимальное рабочее давление клапана PN 16 бар, перепад давления 1-16 бар. Для данного клапана можно использовать такое понятие как клапан электромагнитный непрямого действия.

Рабочее положение данного клапана является нормально-закрытым, т.е. клапан открыт без подачи на электромагнитную катушку напряжения и есть минимальный перепад давления 1 бар. В случае, если в системе на входе в клапан будет, отсутствовать давление или оно будет менее 1 бар, то мембрана клапана останется, прижата к седлу усилием пружины 1 бар. При подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер опускается и закрывает пилотный канал. Диаметр пилотного канала больше чем диаметр перепускного отверстия в мембране. Клапан закрывается при помощи пружины и давления среды на входе в клапан, которое попадает в над мембранное пространство через перепускное отверстие в мембране. Электромагнитный клапан будет находиться в закрытом состоянии до снятия напряжения с электромагнитной катушки.

Клапаны чугунные BRL-05 однонаправленные и соответственно должны быть установлены по направлению движения среды. Для соблюдения этих условий на корпусе клапана имеется указатель в виде стрелки или надписи «IN» - вход или «OUT» - выход. Клапан монтируется на горизонтальный участок трубопровода, катушка клапана должна быть направленна вверх.
