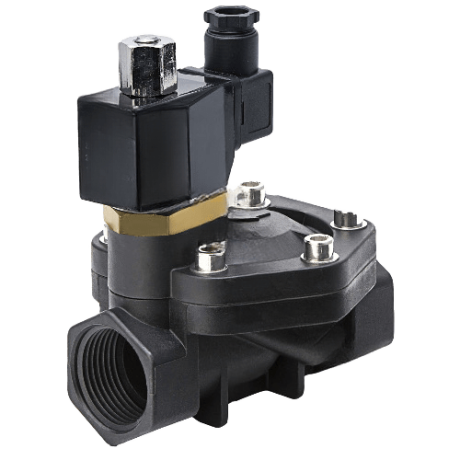

Клапан электромагнитный SMART SF6234

Нормально-открытый «НО» клапан электромагнитный SMART, серии SF6234 в пластиковом корпусе (эколон), с присоединительной резьбой G 1/2" дюйма, используется как в промышленности, так и в частном (домашнем) сегменте для дистанционного управления потоком среды, в частности в системах водоснабжения (холодного, горячего), для систем полива и пневматики. Рабочие среды вода, воздух, Температура среды протекающей через клапан может быть от 0 °С до +65 °С градусов со штатной мембраной NBR. Вязкость среды должна быть не более 20 сСТ.

Клапан электромагнитный пластиковый SMART SF62342 DN15 mm, комплектуется соленоидными катушками серии «EU». На клапаны электромагнитные двухходовые 2/2 можно установить пять видов катушек с напряжением: на переменный ток AC220V; AC110V; AC24V и постоянный ток DC24V; DC12V, степень защиты IP65.

Клапан электромагнитный пластиковый SMART, «НО», серии SF6234 имеет пилотный принцип действия, из этого следует, что он работает в системах, где присутствует постоянное давление не менее 0,5 бар. Максимальное рабочее давление клапана PN 10 бар, перепад давления 0,5-7 бар. Для данного клапана можно использовать такое понятие как клапан электромагнитный непрямого действия.

Рабочее положение данного клапана является нормально-открытым, т.е. клапан открыт без подачи на электромагнитную катушку напряжения и есть минимальный перепад давления 0,5 бар. В случае, если в системе на входе в клапан будет, отсутсвовать давление или оно будет менее 0,5 бар, то мембрана клапана останется прижата к седлу усилием пружины 0,5 бар. Пи подаче напряжения на соленоидную катушку создается электромагнитное поле, в результате плунжер пускается и закрывает пилотный канал. Диаметр пилотного канала больше, чем диаметр перепускного отверстия в мембране. Клапан закрывается при помощи пружины и давления среды на входе в клапан, которое попадает в надмембранное пространство через перепускное отверстие на мембране. Электромагнитный клапан будет находится в закрытом состоянии до снятия напряжения с электромагнитной катушки.

Пластиковые клапаны SMART, серии SF6234 однонаправленные и соответственно должны быть установлены по направлению движения среды . Для соблюдения этих условий на корпусе клапана имеется указатель в виде стрелки или надписи «IN» - вход или «OUT» - выход. Клапан монтируется на горизонтальный участок трубопровода , катушка клапана должна быть направленна вверх.
