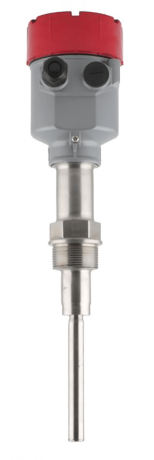

Одноштыревой вибрационный датчик уровня INNOLevel серии Vibro-P
Описание
Одноштыревой вибрационный сигнализатор предельного уровня INNOLevel VIBRO серии VP используется для мониторинга уровня сыпучих материалов. Датчик применяется для порошкообразных, гранулированных и кусковых сыпучих материалов, плотность которых выше чем 100 г/л, не склонных к сильному налипанию
Особенности:
- Работа с материалами с размером частиц до 25 мм
- Встроенная задержка выходного сигнала 0,5…30 секунд
- Высокотемпературное исполнение до +250°С
- Традиционный датчик для применения в пневмокамерных насосах (ПКН) транспортировки инертных материалов
Принцип действия и область применения: Датчик имеет один цилиндрический зонд, который вибрирует под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При покрытии зонда загружаемым материалом возникает затухание колебаний, которое электронно регистрируется и срабатывает соответствующий выход переключения.
Стандартные примеры применения одноштыревого вибрационного датчика-сигнализатора уровня для сыпучих материалов INNOLevel VIBRO-P:
- Контроль уровня заполнения инертными материалами пневмокамерных насосов (ПКН)
- В РБУ (растворно-бетонные узлы) и БСУ (бетоносмесительные установки) для сигнализации уровня (гравий, керамзит, щебень)
- Стекольная промышленость (стеклобой)
- Химическая промышленность (минеральные удобрения)
- Агропромышленный комплекс (комбикорм, зерно)
Технические характеристики:
| Параметр | Значение |
| Корпус | Алюминий, порошковое покрытие Нерж. сталь SUS304* |
| Класс защиты корпуса | IP67 |
| Материал вибрационного зонда и резьбовой части | Нержавеющая сталь SUS304 |
| Присоединение | Резьбовое G1½" Фланец* |
| Общий вес - Для короткой версии, алюминий - Для короткой версии, нерж. сталь | 2,3 кг 3,3 кг |
| Соединительные клеммы | 0,1...2,5 мм² (AWG 26-14) |
| Кабельный ввод | M20x1,5 |
| Задержка выходного сигнала | Настраиваемая 0,5...30 сек |
| Рабочая частота |
380 Гц |
| Категория установки | III |
| Степень загрязнения | 2 |
| Напряжение питания | ~22...265 В 50...60 Гц, макс. 18 ВА =20...46 В, макс. 1,5 Вт |
| Выходной сигнал | Реле без потенциала DPDT макс. ~220, 3 A макс. =30, 1 A |
| Класс защиты | I |
| Температура окружающей среды (корпус) | −40...+65°C |
| Температура процесса | −40...+150°C −40...+250°C* |
| Свойства сыпучего материала | Минимальный насыпной вес 100 г/л Величина частиц макс. 25 мм Не должен иметь склонность к повышенному налипанию |
| Макс. нагрузка на зонды | Боковая макс. 600 Н** |
| Макс. крутящий момент | 250 Нм |
| Макс. давление в емкости | 16 бар |
| Относительная влажность | 0...100%, подходит для использования на открытом воздухе |
| Высота применения макс. | 2000 м |
* – Опционально.
** − Защитные меры при сильных механических нагрузках: установка защитного козырька над зондом.
Модификации:
| Артикул | Материал корпуса | Диапазон температур | Максимальное давление | Диапазон напряжений | Класс защиты | Чувствительность | Соединение | Удлинение | Выход |
| IL-VP | Алюминий | −40...+150°C | 16 бар | ~22...265 В =20...46 В | IP67 | >100 г/л | Резьба G 1 1/2", нерж. сталь 304 | 170 мм, нерж. сталь 304 | Реле DPDT |
| IL-VP-HT250 | −40...+250°C | ||||||||
| IL-VP-Ex | Алюминий, взрывозащищенный | −40...+150°C | |||||||
| IL-VP-Ex-HT250 | −40...+250°C |
