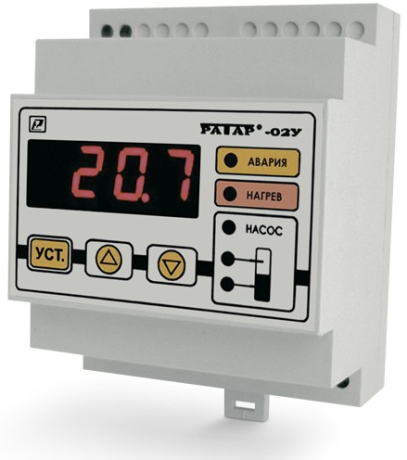

Терморегулятор со встроенным реле контроля уровня Ратар-02У
В избранное К сравнению
Описание
Терморегулятор Ратар-02У предназначен для автоматического поддержания температуры и заданного уровня в водонагревателях, отопительных котлах, системах горячего водоснабжения и отопления путём управления нагревателем и насосом.
Терморегулятор имеет два выходных устройства. В зависимости от модификации прибора это: э/м реле, оптотранзистор, оптосимистор. Прибор также имеет два входа: термосопротивление (50М, 100П, Pt100), два датчика уровня (нижний и верхний кондуктометрических или поплавковых).
При помощи Ратар-02У можно с успехом реализовать систему горячего водоснабжения на даче, автоматически управлять работой водонагревателя на ферме, автоматизировать парогенератор и т.д.
Особенности:
- Возможность задания типа входа: 50М, 100П, Pt100
- Возможность управления нагревателем и холодильником
- Высокая точность измерения и поддержания температуры
- Постоянное и переменное напряжение питания в широком диапазоне
- Блокировка нагрева при отсутствии жидкости
- Возможность настройки под любую проводящую жидкость
- Функция защиты от волн
Технические характеристики:
| Параметр | Значение |
| Диапазон регулирования температуры - ТСМ.50М - ТСП.100П и ТСП. Pt100 | −50…+200°C −200…+650°C |
| Погрешность |
±0,15% |
| Разрешающая способность измерения температуры |
+1,0°C в диапазоне −200…+100°C +0,1°C в диапазоне −99,9…+650,0°C |
| Разрешающая способность задания уставки | +0,1°C |
| Диапазон задания температурного гистерезиса (∆) - ТСМ.50М - ТСП.100П и ТСП. Pt100 | 0...+125°C 0...+400°C |
| Разрешающая способность задания гистерезиса | +1,0°C в диапазоне 0…+5°C +0,1°C в диапазоне +5…+400°C |
| Количество выходных устройств | 2 |
| Диапазон задания времени задержки включения/отключения выходного устройства «Нагрев» | 0...60 с |
| Диапазон задания времени задержки включения/отключения выходного устройства «Насос» | 0...15 с |
| Максимальное напряжение на входных электродах датчиков уровня | 3 В |
| Ток в датчиках уровня | ≤ 0,1 мА |
| Защита входов датчиков уровня от высокого напряжения | ≥ 300 В |
| Средняя наработка на отказ | ≥30 000 ч |
| Средний срок службы | 5 лет |
| Потребляемая мощность | ≤ 1,5 Вт |
| Напряжение питания | ~85…250 В, =120...250 В |
| Максимальный ток нагрузки - электромагнитное реле - оптосимистор - оптотранзистор | 8 А (220 В, cosφ = 0,4), 16 А (220 В, cosφ = 0,4) 200 мА 50 мА |
| Монтаж | На DIN-рейку, стандарт 5S |
| Габаритные размеры | 72×88×54 мм |
| Вес | 400 г |
