Системы предотвращения протечек AR-WPS-123
Описание
AR-WPS-123 – это системы предотвращения протечек, которые можно устанавливать в квартирах и загородных домах, общественных и административных зданиях, промышленных и складских помещениях, котельных и локальных тепловых пунктах, станциях водоочистки, в системах водоснабжения и отопления – везде, где возможна утечка жидкости.
При появлении жидкости между электродами датчика AR-WS система предотвращения протечек подаст звуковой сигнал тревоги и автоматически перекроет подачу жидкости с помощью шарового крана с электроприводом. Открытие крана и возобновление подачи жидкости возможно только после устранения влаги между электродами датчика.
Состав системы:

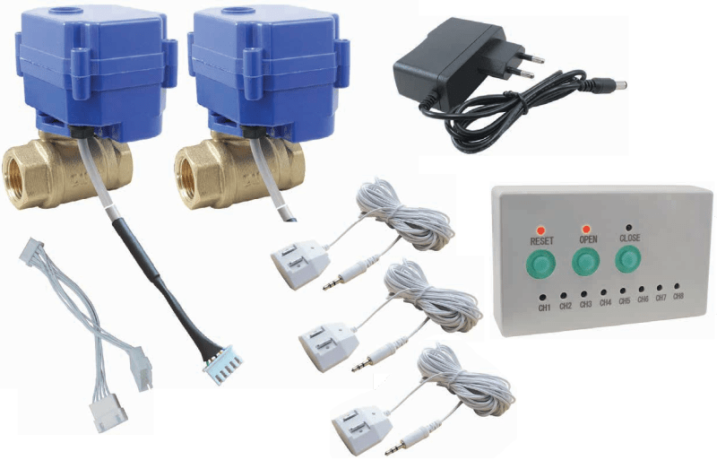

Система предотвращения протечек AR-WPS-123 состоит из трех основных элементов: блока управления, датчика обнаружения протечки AR-WS и шарового крана в сборе с электроприводом, предназначенного для экстренного прекращения подачи жидкости.
Блок управления предназначен для формирования напряжения питания подключенного к нему датчика, управления электроприводом шарового крана и подачи звукового сигнала тревоги. Звуковой сигнал подается, когда система обнаружит появление жидкости между электродами датчика. В нормальном состоянии звуковой сигнал выключен.
Датчики обнаружения протечки AR-WS устанавливаются электродами вниз в местах вероятного появления жидкости: под ванной, мойкой, рядом с унитазом или раковиной, под стиральной и посудомоечной машинами, батареей или котлом отопления, бойлером и т.д.
Шаровой кран с электроприводом предназначен для перекрытия водоснабжения (отопления) в случае возникновения протечки. Шаровой кран устанавливается на вводных трубопроводах горячей и холодной воды (или системе отопления) после ручных вентилей в местах, удобных для монтажа и обслуживания. В зависимости от назначения системы шаровые краны бывают разных размеров (с диаметром условного прохода – 15 или 20 мм). Шаровой кран с диаметром ½ дюйма применяется, как правило, для разводки горячей и холодной воды по дому, ¾ дюйма – для систем отопления, 1 дюйм – в системах централизованного водоснабжения или в котлах.
Особенности:
- Длина провода датчика AR-WS: 6 м
- Датчики системы подходят для работы с теплоносителями (антифриз, этиленгликоль, тосол)
- Защита трубопровода от гидравлических ударов
- Благодаря специальной конструкции крана
- Удобство в эксплуатации и обслуживании
- Блок питания =5 В, 1 А в комплекте
Технические характеристики:
| Параметр | Значение | |
| Материалы крана | Корпус: латунь; уплотнение: PTFE |
|
| Рабочая среда | Вода, горячая вода, теплоносители (антифриз, этиленгликоль, тосол), спирт |
|
| Температура рабочей среды | 0...+100°С |
|
| Рабочее давление | 0...1 МПа |
|
| Диаметр условного прохода крана |
15 мм |
20 мм |
| Присоединение крана | ½" или ¾" |
1" |
| Угол полного поворота | 90° (вращение в обоих направлениях) |
|
| Max крутящий момент | 2 Н∙м |
|
| Время полного поворота | ≤ 5 с |
|
| Напряжение питания | =5 В |
|
| Потребляемая мощность | ≤ 5 Вт |
|
| Рабочий ток | ≤ 1 А |
|
| Время запуска тревоги | 1 с |
|
| Срок службы | не менее 50 000 срабатываний |
|
| Степень защиты | IP65 |
|
| Длина провода датчика AR-WS | 6 м |
|
| Вес - Кран с электроприводом - Блок управления - Блок питания - Датчик AR-WS с проводом |
346 г 72 г 70 г 30 г |
490 г 72 г 70 г 30 г |
| Элементы систем |
 |
| Габаритные размеры |
 |
| Размер, мм | AR-WPS-123-15 |
AR-WPS-123-20/15 |
AR-WPS-123-25/20 |
| ∅d |
15 |
15 |
20 |
| D | 15 | 17 | 23 |
| G | ½" | ¾" | 1" |
| H | 38 | 38 | 49 |
| L1 | 57 | 61 | 72 |
| L2 |
66 |
66 |
74 |
| L3 |
33 |
33 |
43 |
