Ротационный датчик уровня РДУ2
Описание
Ротационные (флажковые) датчики уровня серии РДУ предназначены для контроля предельного уровня сыпучих материалов. Основной функцией ротационных датчиков уровня является формирование дискретного управляющего сигнала при достижении контролируемым материалом необходимого уровня.
Особенности:
- Регулировка чувствительности датчика при помощи изменения жесткости пружины, прижимающей эксцентриковую систему «электродвигатель-редуктор»
- Модификация для сред с повышенной температурой −20...+200°С
- Гибкое удлинение 1,1 м для лопасти (опция)
- Простой и быстрый монтаж
- Прочная конструкция
- Отсутствие необходимости в обслуживании
Принцип действия и область применения: В корпусе датчика установлен электродвигатель с редуктором. Вал датчика соединяется с выходным валом редуктора при помощи муфты. Соединительная муфта защищает редуктор от механического повреждения при принудительном повороте вала под действием внешних усилий. Электродвигатель с редуктором образуют эксцентриковую систему, которая зафиксирована пружиной растяжения. Если лопасть датчика не соприкасается с сыпучим материалом, крутящий момент передается от двигателя к редуктору, а от редуктора к валу с лопастью.Как только лопасть соприкасается с сыпучим материалом, вал датчика останавливается, а эксцентриковая система «электродвигатель-редуктор», преодолевая сопротивление пружины, отключает питание электродвигателя и переключает выходной контакт датчика.
Как только лопасть датчика освобождается от сыпучего материала, эксцентриковая система «электродвигатель-редуктор» под действием пружины растяжения возвращается в исходное положение, освобождая микропереключатели. При этом возобновляется подача напряжения питания на электродвигатель, а выходной контакт датчика переключается в исходное состояние. После этого вал датчика с лопастью вновь начинает вращаться.

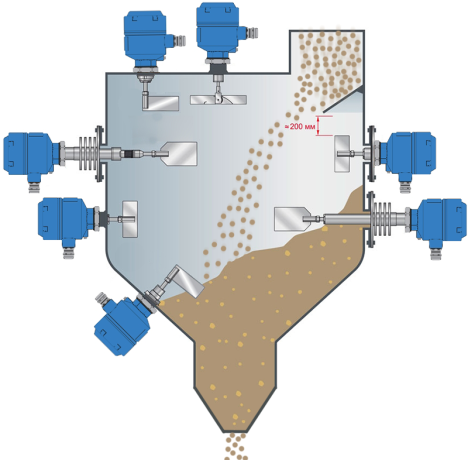

Ротационные датчики уровня широко применяются в пищевой, химической, горнодобывающей и зерноперерабатывающей отраслях промышленности для контроля уровня следующих материалов:
– сырья для производства изделий из ПВХ и ПЭТ (ПВХ-гранулята, ПЭТ-гранул);
– различных строительных материалов (цемента, гипса, готовых сухих смесей, песка, щебня);
– cыпучих пищевых продуктов (муки, сахара, крахмала);
– cельскохозяйственной продукции (зерновых культур, подсолнечника, комбикормов);
– древесные сыпучие материалы (опилки, стружка, пеллетные гранулы).
Для установки датчиков РДУ2-111, РДУ2-221 по месту эксплуатации используется бобышка БП-А-G1-30, для установки РДУ-221 также подходит бобышка БП-А-G1-100
Технические характеристики:
| Параметр | Значение |

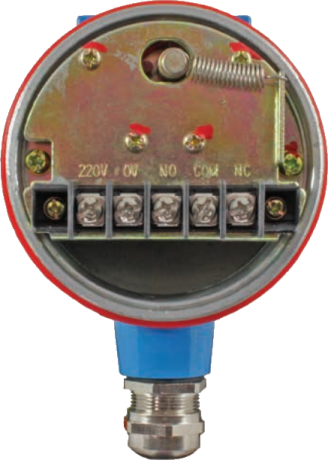

| Питание | ~220 В |
| Мощность электродвигателя | 4 Вт |
| Крутящий момент электродвигателя | 0,98 Н∙м |
| Скорость вращения электродвигателя | 1 об./мин |
| Тип управляющего контакта | НО+НЗ |
| Коммутационная способность реле | ~5 А, 250 В |
| Степень пылевлагозащиты |
IP65 |
| Температура хранения | −20...+125°С |
| Материал корпуса прибора | силумин |
| Материал корпуса прибора и лопасти |
нержавеющая сталь |
| Присоединение (G) | резьбовое G1", G1½" или фланцевое |
| Присоединение лопасти |
М10×1,5 |
Модификации:
| Модель | Присоединение | Шток |
Температура рабочей среды, °С |
Габаритные размеры, мм |
Вес, г |
| РДУ-111 |
G1" |
Стандартный |
−20...+80 |
193×89×131 |
762 |
| РДУ-115 |
G1½" |
Стандартный |
−20...+80 | 193×89×131 |
882 |
| РДУ-221 |
G1" |
Удлиненный |
−20...+200 | 441×89×131 |
1416 |
| РДУ-112 |
Фланцевое |
Стандартный |
−20...+80 | 193×155×163,5 |
1302 |
| РДУ-222 |
Фланцевое |
Удлиненный |
−20...+200 | 441×155×163,5 |
1956 |
Расшифровка обозначения на примере датчика уровня РДУ-XYZ-WL-U:
X − температурное исполнение: 1 − стандартное, 2 − высокотемпературное.
Y − тип штока: 1 − стандартный, 2 − удлиненный в защитном кожухе.
Z − тип присоединения: 1 − резьбовое G1", 2 − фланцевое, 5 − резьбовое G1½"

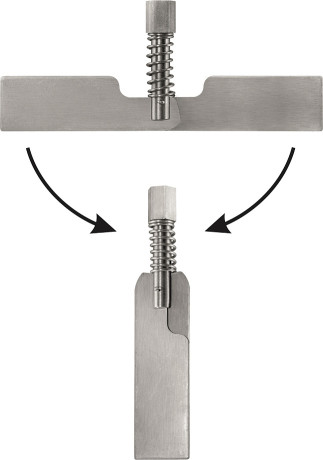

W − тип лопасти: Л1, Л2-80, Л3, Л4, Л5 или Л6.

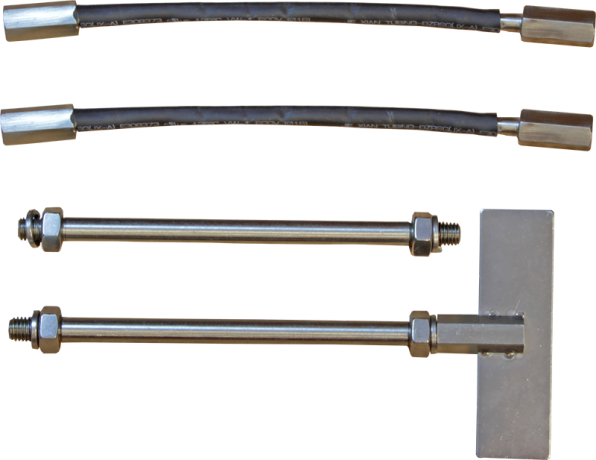

L − Д1100: гибкое удлинение 1,1 м для лопасти (опция).
U − напряжение питания: 220 − ~220 В.

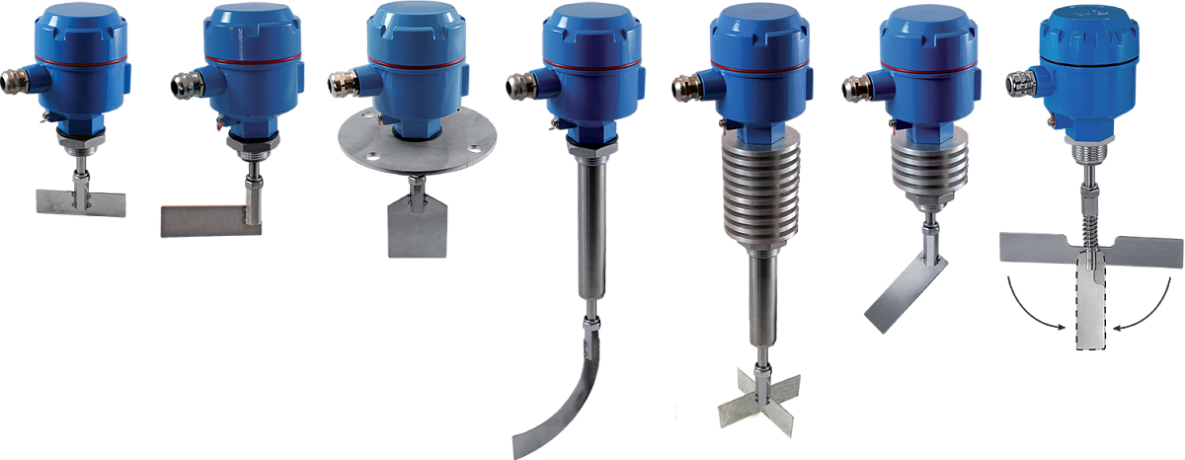

| Габаритные размеры РДУ2 |
 |
| РДУ2-111, РДУ2-115 |
 |
| РДУ2-221 для повышенных температур с удлиненным штоком в защитном кожухе |
 |
| Фланец |
| Габаритные размеры лопастей |
|
 |
 |
| Лопасть Л1 | Лопасть Л2-80 |
 |
 |
| Лопасть Л3 | Лопасть Л4 |
 |
 |
| Лопасть Л5 | Лопасть Л6 |
