Ротационные сигнализаторы уровня ОВЕН РСУ
В избранное К сравнению
Описание
Сигнализатор уровня ОВЕН РСУ предназначен для контроля уровня сыпучих веществ в промышленных и сельскохозяйственных условиях. Его принцип работы основан на возникновении реактивного момента двигателя, встроенного в корпус датчика. Датчик имеет лопасти, которые вращаются со скоростью 1 оборот в минуту. Когда уровень продукта достигает лопастей, он останавливает их вращение. Это вызывает появление реактивного момента на валу двигателя, что приводит к срабатыванию микропереключателя выходной цепи сигнализатора.
Особенности:
- Г-, Т-образная и складная лопасти;
- Рабочая температура −40…+80 ºС;
- Присоединительные резьбы G¾", G1½";
- Напряжение питания =24 В и ~230 В;
- Чувствительность от 300 г/л;
- 4 режима чувствительности;
- Общепромышленное и взрывозащищенное исполнение.
Области применения:
- Продукты питания и сельское хозяйство:
– Крупы и зерновые (например, гречка, кукуруза, пшено, пшеница);
– Бобовые (например, фасоль, соевые бобы, арахис);
– Семена и орехи (например, льняное семя, грецкие орехи);
– Мука и порошки (например, кукурузная мука, молоко порошковое, мука пшеничная). - Строительные материалы:
– Минералы и породы (например, гипс, глина, гранит);
– Искусственные материалы (например, цемент, асфальтовая крошка). - Энергетика:
– Топливо (например, торф, кокс);
– Отходы (например, зола влажная, зола сухая). - Прочие отрасли:
– Металлы и их соединения (например, алюминий крупнокусковой, алюминия оксид);
– Химические вещества (например, аммиачная селитра, калия хлорид).
Технические характеристики:
| Параметр | Значение | |
| РСУ-230.Х.Х(-ЕХ) | РСУ-24.Х.Х(-ЕХ) | |
| Электрические параметры | ||
| Напряжение питания | ~230 ± 15 % В | =24 ± 10 % В |
| Коммутируемый ток | ≤4 А | ≤10 А |
| Максимальная потребляемая мощность | 5 ВА | |
| Безопасность | ||
| Степень защиты корпуса по ГОСТ 14254-2015 | IP65 | |
| Маркировка взрывозащиты | Ex h/tb IIIC T90°C Da/Db | |
| Сопротивление изоляции (вход-корпус) | >100 МОм | |
| Конструктивные параметры | ||
| Варианты присоединительной резьбы | РСУ-Х.Х.1 – G1½" (без гайки) РСУ-Х.Х.2 – G¾" (с установочной гайкой) |
|
| Диаметр наружной оболочки соединительного кабеля | 7...12 мм | |
| Сечение соединительных проводов | 0,5...1,5 мм2 | |
| Условия эксплуатации | ||
| Температура окружающей среды (общепром.) | −40…+70 °С | |
| Температура рабочей среды (общепром.) | −40…+80 °С | |
| Плотность рабочей среды | От 300 кг/м3 | |
| Параметры предельных состояний для взрывозащищенного исполнения | ||
| Напряжение питания | ~230 + 15 % В | =24 + 10% В |
| Коммутируемый ток | ≤4 А | ≤10 А |
| Максимальная потребляемая мощность | ≤5 ВА | |
| Температура окружающей среды | -40 °С ≤ Ta ≤ +80 °С | |
| Температура рабочей среды | -40 °С ≤ Ta ≤ +80 °С | |
| Прочее | ||
| Средняя наработка на отказ | >50 000 часов | |
| Средний срок службы | >5 лет | |
| Вес | ≤1,3 кг | |
| Функциональная схема прибора |
 |
| Габаритные размеры |
||
| РСУ-Х.Х.2 – G¾ (с установочной гайкой) |
||
 |  |  |

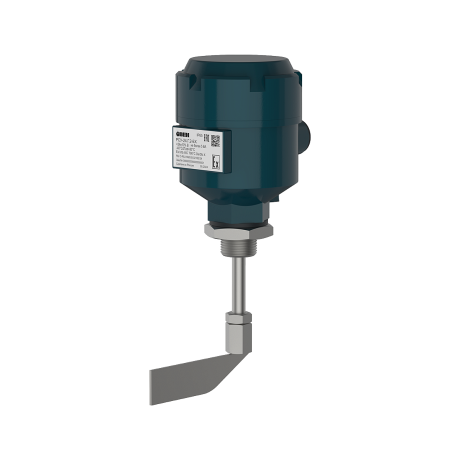

| РСУ-Х.Г.2(-EX) с Г-образной лопастью |

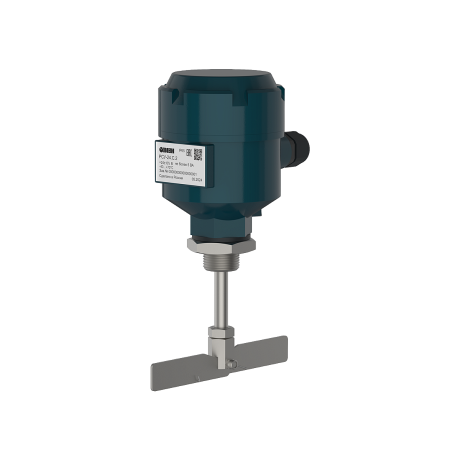

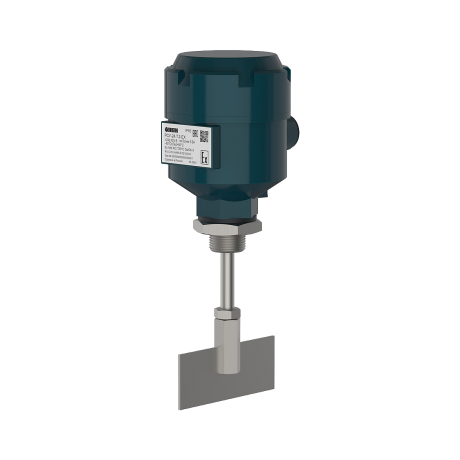

РСУ-Х.Т.2(-EX) с Т-образной лопастью | РСУ-Х.С.2(-EX) со складной лопастью |
| РСУ-Х.Х.1 – G1½ (без гайки) |
||
 |  |  |

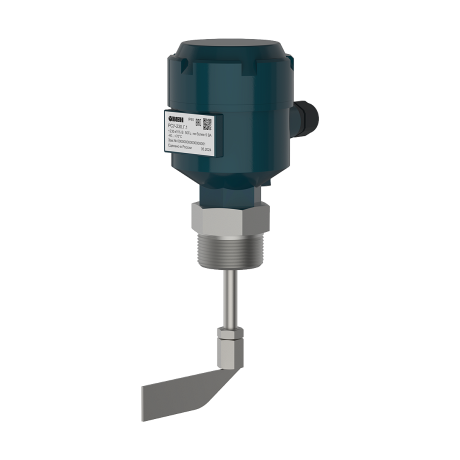

| РСУ-Х.Г.1(-EX) с Г-образной лопастью |

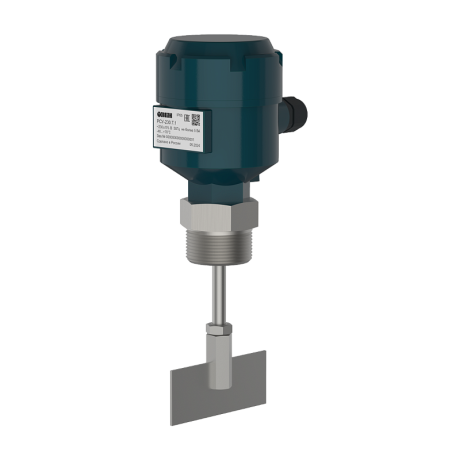

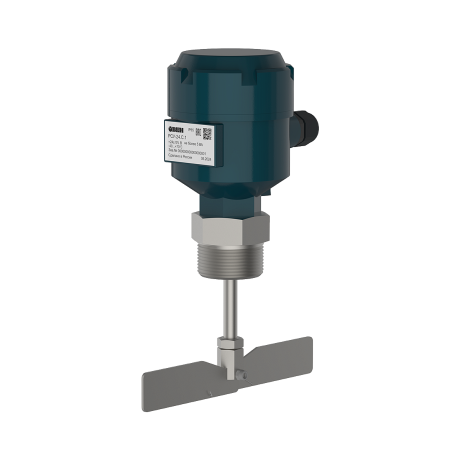

РСУ-Х.Т.1(-EX) с Т-образной лопастью | РСУ-Х.С.1(-EX) со складной лопастью |
| Внимание! Для монтажа Т- и Г-образной лопатки необходим доступ с внутренней части резервуара либо монтаж к резервуару через фланец, который не входит в комплект поставки. Исполнения ЕХ не комплектуются кабельным вводом, вместо него установлена заглушка. |
||
| Схема подключения |
 |
| Модификации |
 |
