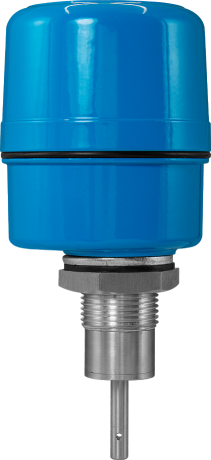

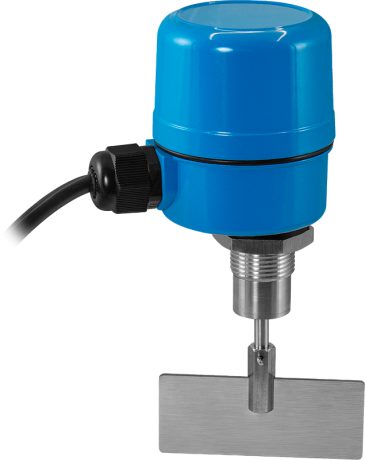

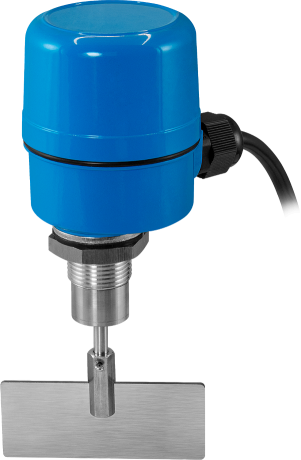

Ротационные датчики уровня РДУ-М

Ротационные (флажковые) датчики уровня серии РДУ-М предназначены для контроля предельного уровня сыпучих материалов. Основной функцией ротационных датчиков уровня является формирование дискретного управляющего сигнала при достижении контролируемым материалом необходимого уровня.

Особенности:

• РДУ-М более компактен по сравнению с РДУ, меньший установочный размер 3/4" вместо 1"

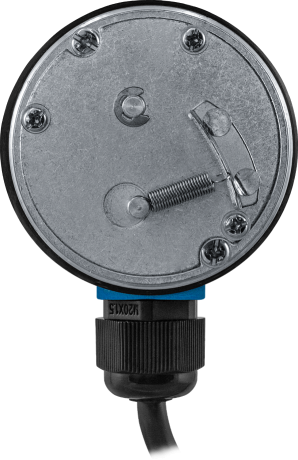

• Регулировка чувствительности датчика при помощи изменения жесткости пружины, прижимающей эксцентриковую систему «электродвигатель-редуктор»

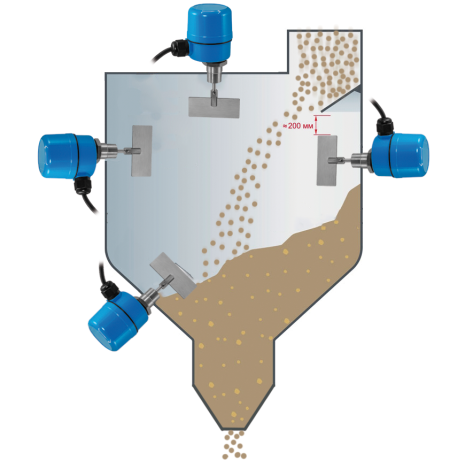

• Универсальное монтажное положение
• Простой и быстрый монтаж
• Прочная конструкция
• Отсутствие необходимости в обслуживании

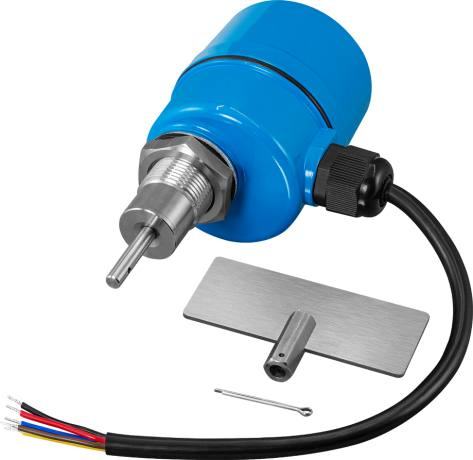

• Для установки датчиков РДУ-М по месту эксплуатации используется бобышка БПА-G3/4-22
• Для питания датчиков =24 В используются блоки питания, например, БП67, БП97, DR

Принцип действия и область применения: В корпусе датчика установлен электродвигатель с редуктором. Вал датчика соединяется с выходным валом редуктора при помощи муфты. Соединительная муфта защищает редуктор от механического повреждения при принудительном повороте вала под действием внешних усилий.
Электродвигатель с редуктором образуют эксцентриковую систему, которая зафиксирована пружиной растяжения. Если лопасть датчика не соприкасается с сыпучим материалом, крутящий момент передается от двигателя к редуктору, а от редуктора к валу с лопастью. Как только лопасть соприкасается с сыпучим материалом, вал датчика останавливается, а эксцентриковая система «электродвигатель-редуктор», преодолевая сопротивление пружины, отключает питание электродвигателя и переключает выходной контакт датчика.

Как только лопасть датчика освобождается от сыпучего материала, эксцентриковая система «электродвигатель-редуктор» под действием пружины растяжения возвращается в исходное положение, освобождая микропереключатели. При этом возобновляется подача напряжения питания на электродвигатель, а выходной контакт датчика переключается в исходное состояние. После этого вал датчика с лопастью вновь начинает вращаться.


Ротационные датчики уровня широко применяются в пищевой, химической, горнодобывающей и зерноперерабатывающей отраслях промышленности для контроля уровня следующих материалов:

• сырья для производства изделий из ПВХ и ПЭТ (ПВХ-гранулята, ПЭТ-гранул);
• различных строительных материалов (цемента, гипса, готовых сухих смесей, песка, щебня);
• cыпучих пищевых продуктов (муки, сахара, крахмала);
• cельскохозяйственной продукции (зерновых культур, подсолнечника, комбикормов);
• древесные сыпучие материалы (опилки, стружка, пеллетные гранулы).

Технические характеристики:

Габаритные размеры
