Реле перепада давления ДР-Д
Описание
Датчики-реле давления предназначены для поддержания избыточного давления жидких или газообразных веществ в заданных пределах, а также для сигнализации об аварийно низком или высоком давлении в системе
Датчики-реле давления ДР-Д могут применяться для регулирования давления жидких и газообразных сред, неагрессивных по отношению к материалам внутренней системы реле давления. Для коммутации внешних электрических цепей на выходе реле давления имеется переключающий контакт.
Особенности:

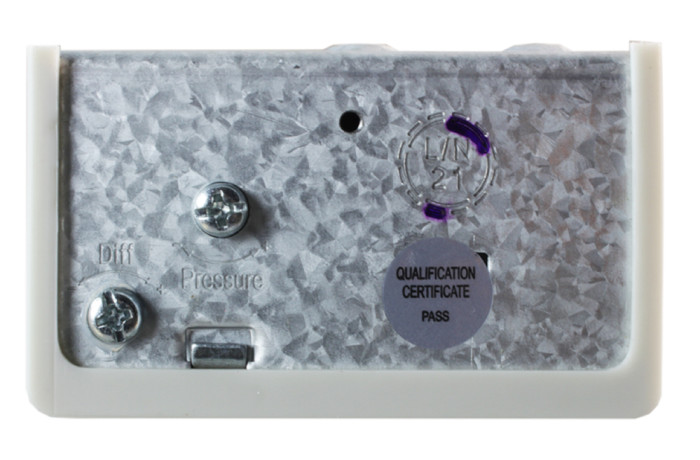

- Задание уставки и дифференциала срабатывания
- Используются с фторированными хладагентами как на воздушной, так и на водной основе
- Переключающий контакт

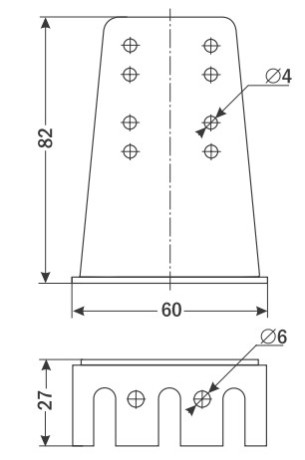

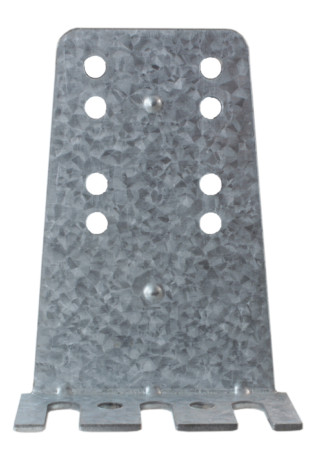

- В комплект входит кронштейн для крепления прибора

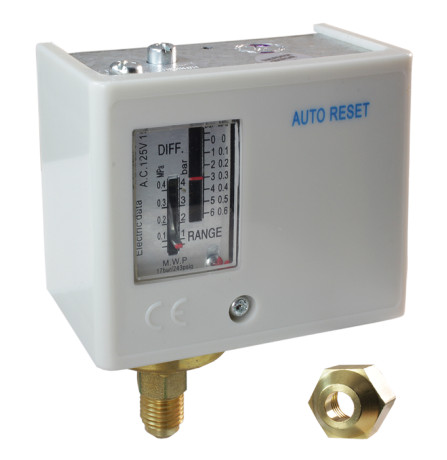

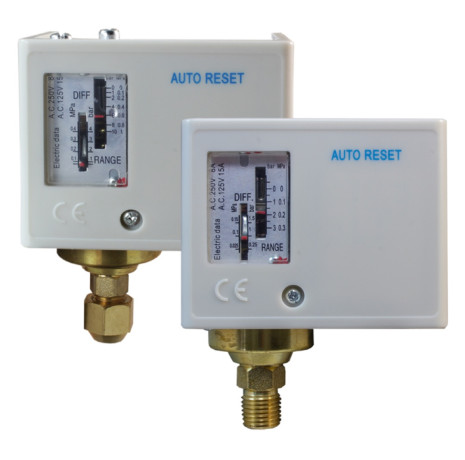

- Две модификации: штуцер для резьбового присоединения к линии напрямую или штуцер с конусом на торце и переходником под расклепку в комплекте
Принцип действия и область применения:
Когда значение давления в системе достигает заданной уставки, срабатывает переключающий контакт. При этом замыкается или размыкается электрическая цепь. В момент, когда давление изменяется на величину настраиваемого дифференциала, реле возвращает контакт в исходное положение.
Могут применяться для решения множества задач автоматизации в различных отраслях промышленности, ЖКХ, тепло- и водоснабжении, в системах водоочистки, в холодильных установках (для хладагентов) и др.
Характеристики
| Диапазон, МПа | 0,0...0,2 |
| Максимальное давление (P-max) | 3,5 МПа |
| Присоединение реле | G¼", G¼" конус с переходником под расклепку, G7/16" конус с переходником под расклепку |
| Присоединительная резьба | 1/4 |
| Реле | ~10(8) А, 250 В (для ДР-Д-101) ~12(8) А, 250 В (для ДР-Д-110) ~8 А, 250 В (для остальных моделей) |
| Рабочая температура °С | −10...+100°С |
| Рабочая среда | Жидкие и газообразные среды |
| Вес | 330 г |

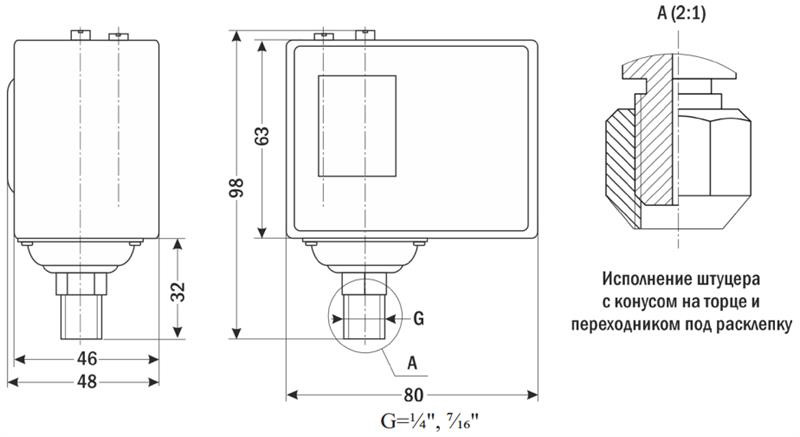

| Габариты | 98 × 80 × 48 мм |
| Класс защиты | IP44 |
