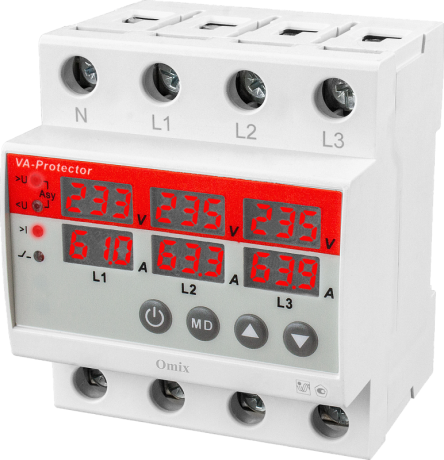

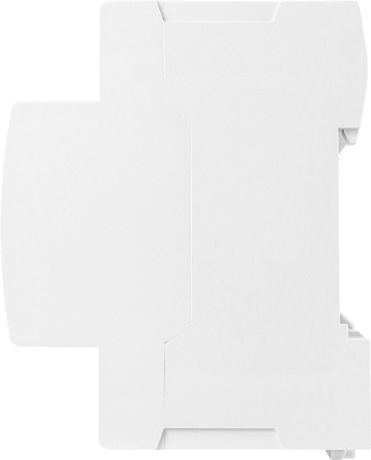

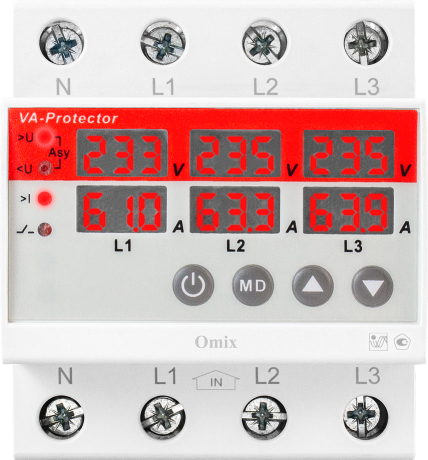

Реле контроля трехфазного тока и напряжения Omix D5-AV6-3-K6
New!
В избранное К сравнению
Описание
Реле Omix D5-AV6-3-K6 предназначено для контроля тока и фазного напряжения в трехфазных сетях с изолированной нейтралью и для защиты электрооборудования. Контролирует обрыв фаз, асимметрию (перекос) фаз, порядок чередования фаз, превышение силы тока и напряжения выше установленного значения, падение напряжения ниже установленного значения. Реле может быть использовано в различных областях электроэнергетики и автоматики
Особенности:
- Для сетей с нейтралью
- Светодиодные индикаторы значений тока и напряжения на каждой из трех фаз, с высотой символов 6,5 мм
- Светодиодные индикаторы состояния реле и аварийных ситуаций
- Настраиваемые пороги срабатывания реле для силы тока и напряжения
- Ручной или автоматический перезапуск реле при устранении аварийной ситуации
- Регулируемая задержка срабатывания реле по току 2...600 с
- Питание от контролируемого напряжения ~50...400 В
Технические характеристики:
| Рабочее напряжение | ~50...400 В |
| Номинальное напряжение Uном | ~220 В |
| Рабочая частота тока | 45...65 Гц |
| Пределы регулирования порога срабатывания при превышении напряжения | ~230...300 В |
| Пределы регулирования порога срабатывания при падении напряжения |
~145...210 В |
| Пределы порога срабатывания при превышении силы тока |
1...63 А |
| Пределы порога асимметрии (перекоса) фаз | 20...99% |
| Погрешность измерения напряжения | ±1% |
| Гистерезис (зона возврата) | 5% |
| Задержка включения реле | 2...600 с |
| Задержка времени срабатывания реле - при превышении уставки напряжения - при падении напряжения - при превышении уставки тока - при асимметрии фаз |
0,5 c 0,5 c 2...600 c 10 c |
| Коммутационная способность реле | ~63 А, 400 В |
| Механическая износостойкость | ≥ 100 000 циклов |
| Электрическая износостойкость | ≥ 1 000 000 циклов |
| Номинальное напряжение изоляции | 450 В |
| Температура хранения | −35...+75°С |
| Степень защиты |
IP20 |
Характеристики
| Условия эксплуатации | −20...+55°С, ≤ 50%RH |
| Условия хранения | −35...+75°С |
| Монтаж | на DIN-рейку, стандарт 5S |
| Высота символов | 6,5 мм |
| Вес | 377 г |
| Габариты | 82 × 71.5 × 67 мм |
