Поплавковый датчик уровня взрывозащищенный ОВЕН ПДУ-RS-EXD
Описание
Поплавковые датчики уровня ОВЕН ПДУ-RS-Exd предназначены для непрерывного преобразования уровня жидкости в цифровой сигнал и передачи его по сети RS-485 (протокол Modbus RTU).
Взрывозащита типа «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb позволяет эксплуатировать датчики в составе систем контроля уровня жидкости на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: различными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.
Барьер искрозащиты к ПДУ-RS-Exd не требуется, т.к. аналоговый преобразователь находится во взрывонепроницаемой оболочке. Пользователю необходимо только защитить от повреждений идущий к датчику кабель, поместив его в металлорукав.
Особенности:
- Взрывозащищенное исполнение «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb.
- Цифровой интерфейс RS-485 (Modbus RTU)
- Диапазон преобразования уровня: 250...4000 мм
- Дискретность преобразования: 5 или 10 мм
- Температура измеряемой среды: −60...+125°C
- Давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением)
- Плотность рабочей среды: ≥0,65 г/см³
- Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями
- Срок службы не менее 12 лет
Технические характеристики:
| Параметр | Значение |
| Характеристики питания | |
| Напряжение питания постоянного тока | 10…42 В |
| Потребляемая мощность | ≤ 0,35 ВА |
| Выходной сигнал | RS-485 |
| Время установления рабочего режима (предварительный прогрев): | |
| - после включения напряжения питания | ≤ 10 мин |
| - после кратковременного (≤ 5 с) пропадания напряжения питания | ≤ 10 с |
| Метрологические характеристики | |
| Диапазон преобразования уровня (L) | от 0 до 250...4 000 мм (в зависимости от исполнения) |
| Дискретность преобразования | 5 или 10 мм (в зависимости от исполнения) |
| Интерфейс RS-485 | |
| Скорости обмена | 9600 бит/с, 14400 бит/с, 19200 бит/с, 38400 бит/с, 57600 бит/с, 115200 бит/с |
| Протокол связи | Modbus RTU |
| Режим работы в сети | Slave |
| Входное сопротивление | 96 кОм (1/8 от стандартной нагрузки) |
| Время установления выходного сигнала после изменения входного сигнала, не более | 0,5 с |
| Характеристики конструкции | |
| Расположение оси крепежного отверстия датчика в резервуаре | Вертикально |
| Материал штока | Сталь 12Х18Н10Т |
| Материал поплавка | AISI 316L |
| Степень защиты корпуса по ГОСТ 14254 | IP67 |
| Максимальный диаметр отверстия кабельного ввода | 8,5 мм |
| Параметры взрывозащиты | |
| Маркировка по ГОСТ 31610.0 (IEC 60079-0) с видом взрывозащиты «взрывонепроницаемые оболочки «d» | 1 Ex d IIC T4 Gb |
| Параметр | Значение |

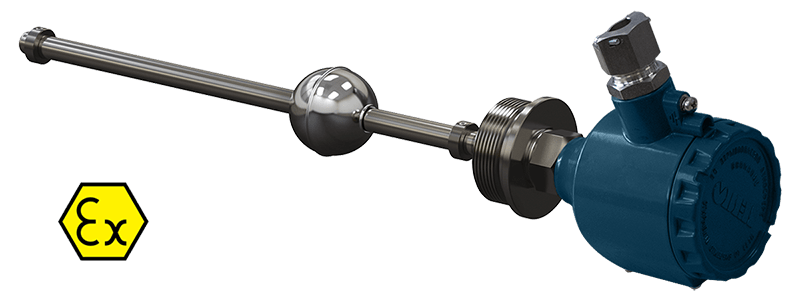

| Датчики с присоединительной резьбой G2 |
|
| ПДУ-RS-Exd c L = 250...1250 мм |
ПДУ-RS-Exd c L = 1500...4000 мм |
 |  |

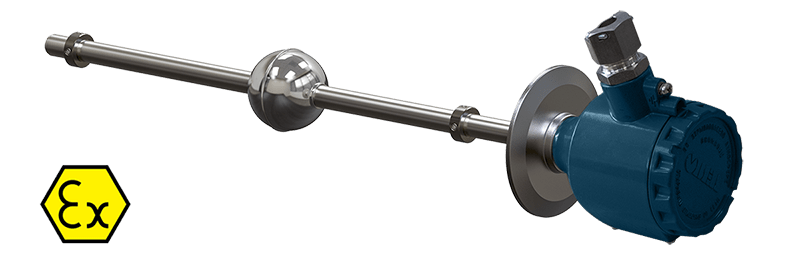

| Датчики с присоединением типа CLAMP в соответствии с DIN 32676 |
|
| ПДУ-RS-Exd c L = 250...1250 мм (штуцер DN65) | ПДУ-RS-Exd c L = 1500...4000 мм (штуцер DN65) |
 |  |

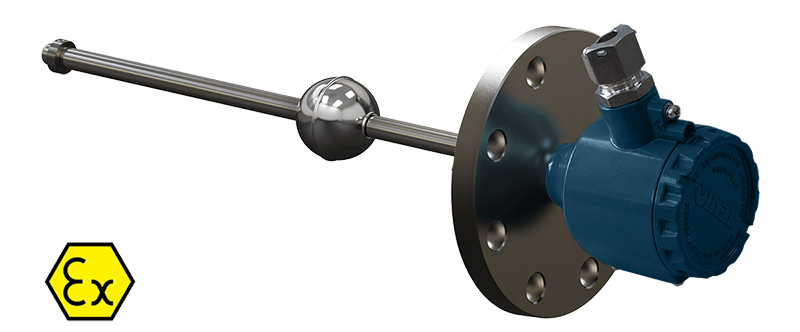

| Датчики с фланцевым присоединением в соответствии с ГОСТ 33259-2015 |
|
| ПДУ-RS-Exd c L = 250...1250 мм (фланец Ф.80.1.01.А) | ПДУ-RS-Exd c L = 1500...4000 мм (фланец Ф.80.1.01.А) |
 |
 |
