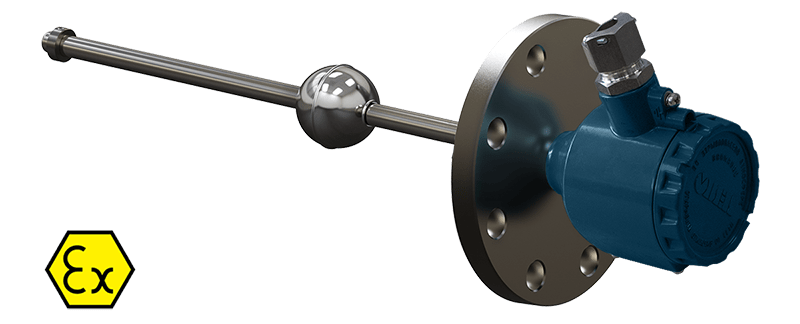

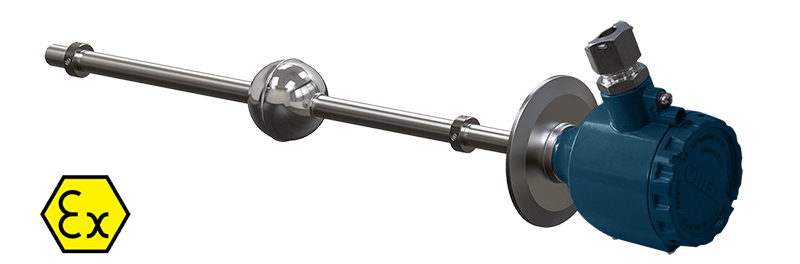

Поплавковый датчик уровня взрывозащищенный ОВЕН ПДУ-И-EXD
Описание
Поплавковые датчики уровня ОВЕН ПДУ-И-Exd предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА.
Взрывозащита типа «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb позволяет эксплуатировать датчики в составе систем контроля уровня жидкости на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.
Барьер искрозащиты к ПДУ-И-Exd не требуется, т.к. аналоговый преобразователь находится во взрывонепроницаемой оболочке. Пользователю необходимо только защитить от повреждений идущий к датчику кабель, поместив его в металлорукав.
Особенности:
- Взрывозащищенное исполнение «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb
- Аналоговый выходной сигнал 4...20 мА
- Диапазон преобразования уровня: 250...4000 мм
- Дискретность преобразования: 5 или 10 мм
- Температура измеряемой среды: –60...+125°C
- Давление: от вакуума до 1 MПa (для датчиков с присоединением CLAMP) и до 2 МПа (для датчиков с резьбовым и фланцевым присоединением)
- Плотность рабочей среды: ≥0,65 г/см³
- Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями
- Срок службы не менее 12 лет
Технические характеристики:
| Параметр | Значение |
| Характеристики питания | |
| Схема подключения | Двухпроводная |
| Род питающего тока | Постоянный |
| Напряжение питания | =12...36 В |
| Потребляемая мощность, не более | 1 Вт |
| Выходной сигнал | 4…20 мА |
| Метрологические характеристики | |
| Диапазон преобразования уровня (L) | От 0 до 250...4000 мм (в зависимости от исполнения) |
| Дискретность преобразования | 5 или 10 мм (в зависимости от исполнения) |
| Характеристики конструкции | |
| Расположение оси крепежного отверстия датчика в резервуаре | Вертикально |
| Диаметр наружной оболочки соединительного кабеля | 4...8 мм |
| Сечение соединительных проводов | 0,2...2 мм2 |
| Материал штока |
Сталь 12Х18Н10Т |
| Материал поплавка | AISI 316L |
| Степень защиты по ГОСТ 14254 | IP67 |
| Параметры взрывозащиты | |
| Маркировка по ГОСТ 31610.0 (IEC 60079-0) | 1 Ex d IIC T4 Gb |
| Условия эксплуатации |
|
| Температура окружающей среды | −40...+85°С |
| Температура контролируемой среды | −60...+125°С |
| Давление контролируемой среды - для датчиков с резьбовым и фланцевым присоединением - для датчиков с присоединением CLAMP | ≤2 МПа ≤1 МПа |
| Плотность контролируемой среды | ≥0,65 г/см³ |
| Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика |
|
| Схема подключения |
 |
| Габаритные размеры |
|
| ПДУ-И-Exd c L = 250…1250 мм |
ПДУ-И-Exd c L = 1500…4000 мм |
 |
 |
| ПДУ-И-Exd c L = 250…1250 мм (штуцер DN65) |
ПДУ-И-Exd c L = 1500…4000 мм (штуцер DN65) |
 |  |
| ПДУ-И-Exd c L = 250…1250 мм (фланец Ф.80.1.01.А) | ПДУ-И-Exd c L = 1500…4000 мм (фланец Ф.80.1.01.А) |
 |  |
