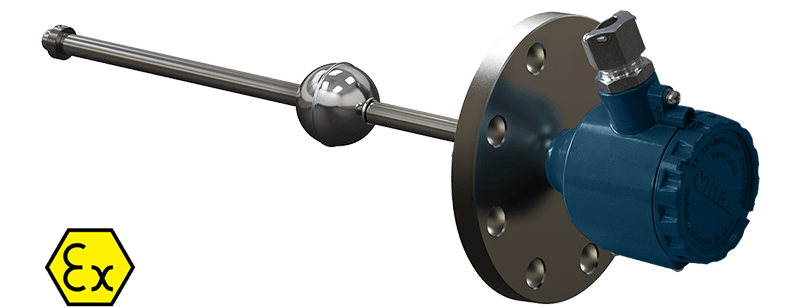

Поплавковый датчик уровня взрывозащищенный ОВЕН ПДУ-И-Exd с фланцевым присоединением
Описание
Поплавковые датчики уровня ОВЕН ПДУ-И-Exd предназначены для непрерывного преобразования уровня жидкости в унифицированный аналоговый выходной сигнал 4…20 мА.
Взрывозащита типа «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb позволяет эксплуатировать датчики в составе систем контроля уровня жидкости на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L.
Барьер искрозащиты к ПДУ-И-Exd не требуется, т.к. аналоговый преобразователь находится во взрывонепроницаемой оболочке. Пользователю необходимо только защитить от повреждений идущий к датчику кабель, поместив его в металлорукав.
Особенности:
- Взрывозащищенное исполнение «взрывонепроницаемые оболочки «d» 1 Ex d IIC T4 Gb.
- Аналоговый выходной сигнал 4…20 мА.
- Диапазон преобразования уровня: 250…4 000 мм.
- Дискретность преобразования: 5 или 10 мм.
- Температура измеряемой среды: –60…+125°C.
- Давление: от вакуума до 2 MПa
- Плотность рабочей среды: ≥0,65 г/см³.
- Устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.
- Срок службы не менее 12 лет.
* срок изготовления и стоимость предоставляется по запросу.
Технические характеристики:
| Параметр | Значение |
| Характеристики питания | |
| Схема подключения | двухпроводная |
| Род питающего тока | постоянный |
| Напряжение питания постоянного тока | 12…36 В |
| Потребляемая мощность | ≤ 1 Вт |
| Выходной сигнал | 4…20 мА |
| Метрологические характеристики | |
| Диапазон преобразования уровня (L) | от 0 до 250...4000 мм (в зависимости от исполнения) |
| Дискретность преобразования | 5 или 10 мм (в зависимости от исполнения) |
| Характеристики конструкции | |
| Расположение оси крепежного отверстия датчика в резервуаре | вертикально |
| Диаметр наружной оболочки соединительного кабеля | 4...8 мм |
| Сечение соединительных проводов | 0,2…2 мм2 |
| Материал рабочей части датчика | Сталь 12Х18Н10Т (шток) и AISI 316L (поплавок) |
| Диаметр фланца | 65 мм, 80 мм, 100 мм, 125 мм, 150 мм |
| Номинальное давление | 1 кгс/см² 2,5 кгс/см² 6 кгс/см² 10 кгс/см² 16 кгс/см² 25 кгс/см² |
| Степень защиты по ГОСТ 14254 | IP67 |
| Параметры взрывозащиты | |
| Маркировка по ГОСТ 31610.0 (IEC 60079-0) | 1 Ex d IIC T4 Gb |
| Условия эксплуатации |
|
| Температура окружающей среды | −40...+85°С |
| Температура контролируемой среды | −60...+125°С |
| Давление контролируемой среды | ≤ 2 МПа |
| Плотность контролируемой среды | ≥ 0,65 г/см³ |
| Контролируемая среда должна быть неагрессивна по отношению к контактирующим с ней материалам датчика |
|
| Схема подключения |
 |
| Габаритные размеры |
|
 |
|
| ПДУ-И-Exd c L = 250…1250 мм (фланец Ф.80.1.01.А) | ПДУ-И-Exd c L = 1500…4000 мм (фланец Ф.80.1.01.А) |
| Обозначение при заказе ОВЕН ПДУ-И-Exd с фланцевым присоединением в соответствии с ГОСТ 33259-2015 |
 |
