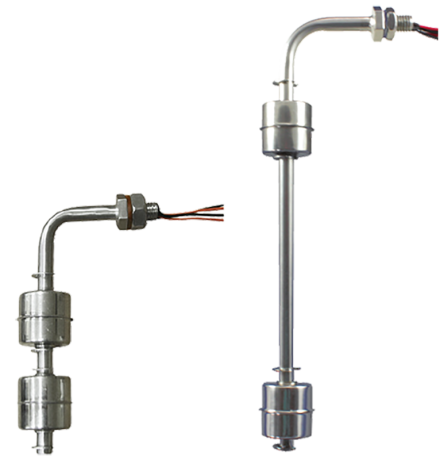

Поплавковый датчик уровня ПДУ-Н212
Описание
Поплавковый датчик уровня ПДУ-Н212 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара
Особенности:
- Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки поплавка на штоке (не во всех модификациях)
- Устойчивость к пене и пузырькам в жидкости
- Широкий температурный диапазон
- Устойчивость к агрессивным средам
- Возможна замена стандартного поплавка на поплавок размерами ∅ 38×24 мм (поставляется отдельно) для работы в жидкостях с пониженной плотностью
Технические характеристики:
| Параметр | Значение | |
| Модель |
Н212-128-42 |
Н212-228-140 |
| Рабочее положение | Вертикальное | |
| Крепление | Горизонтальное | |
| Количество уровней | 2 |
|
| Материал корпуса | Нержавеющая сталь | |
| Рабочая температура | −30...+110°С | |
| Максимальное рабочее давление | 1 МПа | |
| Максимальная коммутируемая мощность | 50 Вт | |
| Максимальный коммутируемый ток | ≅0,5 А (при ≅24 В) |
|
| Максимальное коммутируемое напряжение | ≅220 В | |
| Схема подключения | 4-проводная |
|
| Длина проводов | 300 мм, погрешность длины провода ±3% | |
| Присоединение | М10×1,5 | |
| Размеры поплавка | ∅ 28×26 |
|
| Размеры погружной части |
128×28 мм | 228×28 мм |
| Расстояние между поплавками |
42 мм | 140 мм |
| Габаритные размеры | 134×72×28 мм | 232×74×28 мм |
| Вес |
62 г |
101 г |
Модификации:
| Универсальный | Верхний только НЗ |
Нижний только НЗ |
Оба только НЗ |
| -Н212-128-42 | -Н112-128-42-ВНЗ |
-Н112-128-42-ННЗ |
-Н112-128-42-НЗ |
| -Н212-228-140 | -Н212-228-140-ВНЗ | -Н212-228-140-ННЗ |
-Н212-228-140-НЗ |
Универсальный – каждый поплавок, в зависимости от способа его установки на штоке, может работать как НЗ (контакт датчика уровня размыкается при всплытии поплавка) или как НО (контакт датчика уровня замыкается при всплытии поплавка). Для смены логики работы необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
Верхний только НЗ – верхний поплавок работает как НЗ вне зависимости от способа его установки на штоке. Логику работы нижнего поплавка можно задать его положением (НЗ или НО). Для этого необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
Нижний только НЗ – нижний поплавок работает как НЗ вне зависимости от способа его установки на штоке. Логику работы верхнего поплавка можно задать его положением (НЗ или НО). Для этого необходимо снять стопорную шайбу, снять поплавок, перевернуть его на 180°, надеть на шток, вернуть шайбу на место.
Оба только НЗ – оба поплавка работают как НЗ вне зависимости от способа их установки на штоке.
| Габаритные размеры |
 |
| ПДУ-Н212-128-42 |
 |
| ПДУ-Н212-228-140 |
