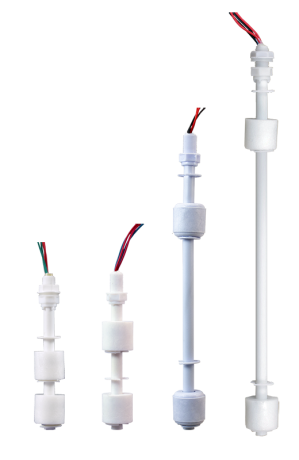

Поплавковый датчик уровня миниатюрный ПДУ-Н502
В избранное К сравнению
Описание
Миниатюрный поплавковый датчик уровня ПДУ-Н502 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара
Особенности:
- Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки датчика
Технические характеристики:
| Параметр | Значение | |||
| Модель |
Н502-100-30 |
Н502-100-55 | Н502-200-135 |
Н502-400-315 |
| Рабочее положение | Вертикальное |
|||
| Количество уровней | 2 |
|||
| Материал корпуса | Полипропилен |
|||
| Рабочая температура | −10...+70°С | |||
| Максимальное рабочее давление | 0,5 МПа | |||
| Максимальная коммутируемая мощность | 50 Вт |
|||
| Максимальный коммутируемый ток | ≅0,5 А (при ≅24 В) |
|||
| Максимальное коммутируемое напряжение | ≅220 В | |||
| Длина проводов | 350 мм погрешность длины ±3% | 400 мм погрешность длины ± 3% | 350 мм погрешность длины ± 3% |
|
| Присоединение | M10×1,5 | |||
| Диаметр поплавка | 23 мм | 22 мм | 24 мм | |
| Длина погружной части | 100 мм |
202 мм |
400 мм |
|
| Расстояние между поплавками |
32 мм |
55 мм | 148 мм |
315 мм |
| Габаритные размеры | ∅ 23×115 мм |
∅ 22×114,5 мм | ∅ 22×216 мм |
∅ 24×415 мм |
| Вес |
25 г |
25 г | 27 г |
41 г |
| Габаритные размеры |
|
 |
 |
| Н502-100-30 | Н502-100-55 |
 |
|
| Н502-200-135, Н502-400-315 | |
| Размер | Н502-100-30 |
Н502-100-55 |
Н502-200-135 |
Н502-400-315 |
| A |
- |
41 |
51 |
81 |
| B |
- |
96 |
201 |
391 |
| C | 23 |
22 | 22 | 24 |
| L |
115 |
114,5 |
216 |
415 |
| l |
100 |
100 |
202 |
400 |
| l2 |
32 |
55 |
148 |
315 |
| l3 |
21 |
21 |
21 |
21 |
| l4 |
- |
31 |
32 |
30 |
