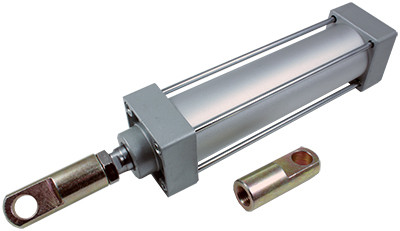

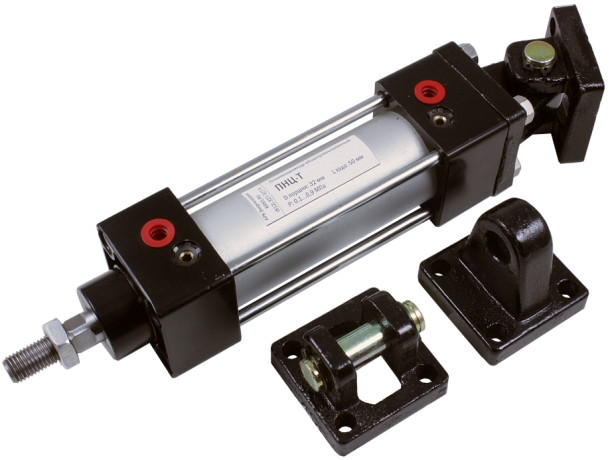

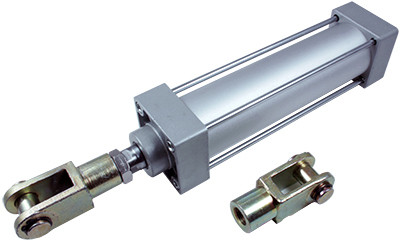

Пневмоцилиндр общепромышленный ПНЦ-Т
В избранное К сравнению
Описание
Пневмоцилиндр общепромышленный ПНЦ-Т предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение
Особенности:
- Возможна установка магнитного кольца на поршне для бесконтактного определения его положения с помощью герконовых датчиков
- Регулируемый демпфер
Технические характеристики:
| Параметр | Значение |
| Тип цилиндра |
Двустороннего действия |
| Рабочая среда |
Очищенный воздух (тонкость очистки 25 мкм) |
| Рабочее давление | 0,1…0,9 МПа |
| Максимальное допустимое давление |
1,35 МПа |
| Диаметр поршня |
32 мм, 40 мм, 50 мм, 63 мм, 80 мм, 100 мм, 125 мм, 160 мм, 200 мм, 250 мм |
| Присоединение |
G⅛"...G¾" |
| Скорость хода поршня |
50…800 мм/с |
| Длина хода штока |
25…1000 мм |
| Рабочая температура |
−5…+70°C |
| Материал: – корпуса – поршня – штока – уплотнения |
Анодированный алюминий Алюминиевый сплав Сталь с твердым хромовым покрытием NBR |
| Стандарт |
ISO 6431 |
| Габаритные размеры: - ПНЦ-Т032 - ПНЦ-Т040 - ПНЦ-Т050 - ПНЦ-Т063 - ПНЦ-Т080 - ПНЦ-Т100 - ПНЦ-Т125 - ПНЦ-Т160 - ПНЦ-Т200 - ПНЦ-Т250 | 45×45×140 мм 50×50×142 мм 62×62×150 мм 75×75×153 мм 94×94×182 мм 112×112×188 мм 139,5×139,5×250 мм 180×180×285 мм 220×220×347 мм 282×282×389 мм |
| Габаритные размеры |
 |
| Диаметр, мм | Размеры, мм |
||||||||||
| A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
|
| 32 |
140 |
47 |
93 |
28 |
32 |
15 |
27,5 |
22 |
17 |
6 |
M10×1,25 |
| 40 |
142 |
49 |
93 |
32 |
34 |
15 |
27,5 |
24 |
17 |
7 |
М12×1,25 |
| 50 |
150 |
57 |
93 |
38 |
42 |
15 |
27,5 |
32 |
23 |
8 |
М16×1,5 |
| 63 |
153 |
57 |
96 |
38 |
42 |
15 |
27,5 |
32 |
23 |
8 |
М16×1,5 |
| 80 |
182 |
75 |
107 |
47 |
54 |
21 |
33 |
40 |
26 |
10 |
М20×1,5 |
| 100 |
188 |
75 |
113 |
47 |
54 |
21 |
33 |
40 |
26 |
10 |
М20×1,5 |
| 125 |
250 |
104 |
145 |
60 |
72 |
32 |
40 |
49 |
40 |
13 |
М27×2,0 |
| 160 |
285 |
115 |
170 |
65 |
85 |
30 |
50 |
60 |
55 |
15 |
М36×2,0 |
| 200 |
347 |
167 |
180 |
75 |
100 |
67 |
50 |
72 |
55 |
18 |
М36×2,0 |
| 250 |
389 |
189 |
200 |
90 |
111 |
78 |
58 |
84 |
65 |
21 |
М42×2,0 |
| Диаметр, мм | Размеры, мм |
||||||||||
| L |
M |
N |
O | br> | Q |
R |
T |
V |
W |
||
| 32 |
М6×1 |
9,5 |
13,7 |
G⅛" |
3,5 |
7,5 |
7 |
45 |
33 |
12 |
10 |
| 40 |
М6×1 |
9,5 |
13,5 |
G¼" |
6 |
8,2 |
9 |
50 |
37 |
16 |
14 |
| 50 |
М6×1 |
9,5 |
13,5 | G¼" |
8,5 |
8,2 |
9 |
62 |
47 |
20 |
17 |
| 63 |
М8×1,25 |
9,5 |
13,5 | G⅜" |
7 |
8,2 |
8,5 |
75 |
56 |
20 |
17 |
| 80 |
М10×1,25 |
11,5 |
16,5 |
G⅜" |
10 |
9,5 |
14 |
94 |
70 |
25 |
22 |
| 100 |
М10×1,25 |
11,5 |
16,5 | G½" |
11 |
9,5 |
14 |
112 |
84 |
25 |
22 |
| 125 |
М12×1,25 | 19 |
21 |
G½" | 14 |
– | 16,5 |
139,5 |
111 |
– | 30 |
| 160 |
М16×1,5 | 26 |
25 |
G½" | – | – | – | 180 |
140 |
– | 36 |
| 200 |
М16×1,5 | 24 |
25 |
G¾" | 15 |
– | 15 |
220 |
175 |
– | 36 |
| 250 |
М20×1,5 | 25 |
31 |
– | 22 |
– | 22 |
282 |
220 |
– | 46 |
