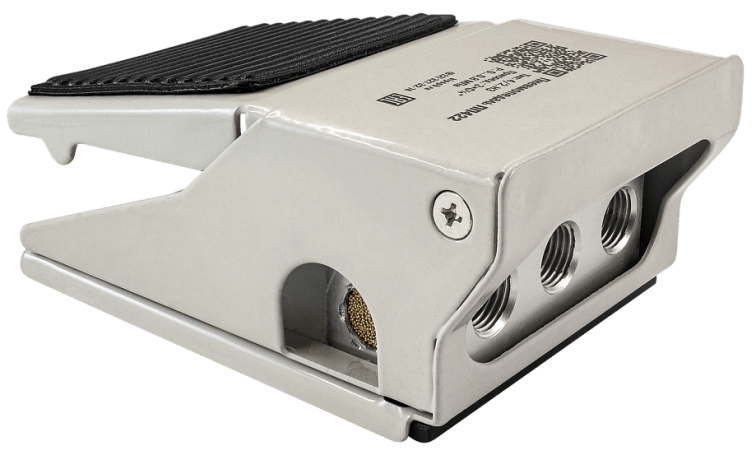

Пневмопедаль (Пневмопереключатель механический) ПП422
Описание
Пневмопедаль ПП422 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневмопедали относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями
Технические характеристики:
| Параметр | Значение |
| Тип распределителя |
4/2 (4-линейный, 2-позиционный) |
| Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
| Присоединение | G¼" |
| Рабочее давление | 0…0,8 МПа |
| Рабочая температура | −5…+80°C |
| Исполнение | С самовозвратом |
| Габаритные размеры |
53×80×122 мм |
| Вес | 615 г |
| Пневматическая схема |
 Расшифровка обозначений: Р – порт питания; А – рабочий порт; В – рабочий порт; R – порт выхлопа. |
Описание прибора: Для управления пневмоцилиндрами двустороннего действия используется пневмопедаль ПП422, имеющая возможность коммутировать линии питания, потребителя и выхлопа. Такая пневмопедаль обозначается как 4/2 (4-линейная, 2-позиционная). Это означает, что она имеет 4 канала ввода-вывода – вход (от источника воздуха), 2 выхода (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) – и 2 возможных положения золотника. Спускной порт оборудован глушителем.
В исходном положении воздух подается через порт питания Р на рабочий порт В, при этом рабочий порт А соединен с портом выхлопа R. При нажатии на педаль порт питания Р переключается на рабочий порт А, а рабочий порт В переключается на порт выхлопа R. Возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.
| Габаритные размеры |
 |
