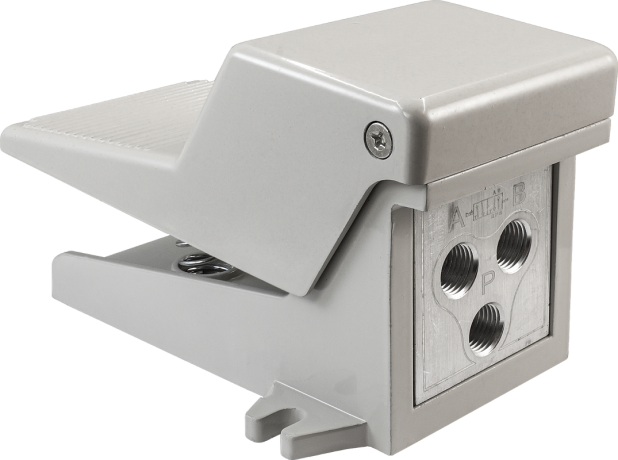

Пневмопедаль (Пневмопереключатель механический) ПП422.У
Описание
Пневмопедаль ПП422.У предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем. Срабатывает при нажатии на верхнюю часть корпуса.Пневмопедали относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.
Особенности:
- Защитный кожух предохраняет педаль от падающих предметов, исключает возможность случайного нажатия, а также защищает ноги пользователя
Технические характеристики:
| Параметр | Значение |
| Тип распределителя |
4/2 (4-линейный, 2-позиционный) |
| Рабочая среда | Воздух (тонкость очистки 25 мкм) |
| Присоединение | G¼" |
| Рабочее давление | 0…0,8 МПа |
| Рабочая температура | −5…+80°C |
| Исполнение | С фиксацией или с самовозвратом |
| Габаритные размеры |
87×100×180 мм |
МОДИФИКАЦИИ:
| Модель |
Особенности | Вес, г |
| ПП422.У | С самовозвратом | 485 |
| ПП422.УФ | С фиксацией | 518 |
| ПП422.УК | С самовозвратом и защитным кожухом | 802 |
| ПП422.УФК | С фиксацией и защитным кожухом | 855 |
| Пневматическая схема |
||
 ПП422.У, ПП422.УК С самовозвратом |  ПП422.УФ, ПП422.УФК С фиксацией | Расшифровка обозначений: Р – порт питания; А – рабочий порт; В – рабочий порт; R – порт выхлопа. |
Описание работы: Для управления пневмоцилиндрами двустороннего действия используется пневмопедаль ПП422.У, имеющая возможность коммутировать линии питания, потребителя и выхлопа. Такая пневмопедаль обозначается как 4/2 (4-линейная, 2-позиционная). Это означает, что она имеет 4 канала вводавывода – вход (от источника воздуха), 2 выхода (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) – и 2 возможных положения золотника. Спускной порт оборудован глушителем и находится с внутренней стороны педали (см. рисунок).
В исходном положении воздух подается через порт питания Р на рабочий порт В, при этом рабочий порт А соединен с портом выхлопа R. При нажатии на педаль порт питания Р переключается на рабочий порт А, а рабочий порт В переключается на порт выхлопа R.
Модели ПП422.У, ПП422.УК – с самовозвратом, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.
Модели ПП422.УФ, ПП422.УФК – с фиксацией, т.е. возврат в исходное положение производится повторным нажатием на педаль.
| Габаритные размеры |
 |
