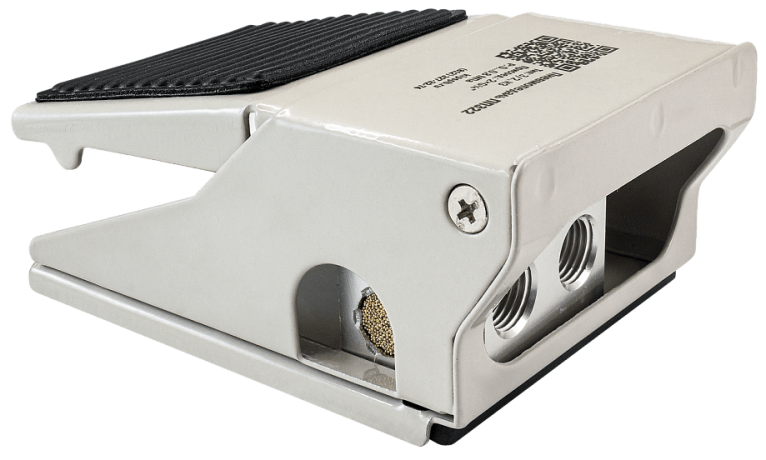

Пневмопедаль (Пневмопереключатель механический) ПП322
Описание
Пневмопедаль ПП322 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем
Пневмопедали относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями
Технические характеристики:
| Параметр | Значение |
| Тип распределителя |
3/2 (3-линейный, 2-позиционный) |
| Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
| Присоединение | G¼" |
| Рабочее давление | 0…0,8 МПа |
| Рабочая температура | −5…+80°C |
| Исполнение | С самовозвратом |
| Габаритные размеры |
53×80×126 мм |
| Вес | 633 г |
| Пневматическая схема |
 |
Описание прибора:Для управления пневмоцилиндрами одностороннего действия используется пневмопедаль ПП322, имеющая возможность коммутировать линии питания, потребите-ля и выхлопа. Такая пневмопедаль обозначается как 3/2 (3-линейная, 2-позиционная). Это означает, что она имеет 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника. Спускной порт оборудован глушителем.
В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При нажатии на педаль порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается. Возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.
| Габаритные размеры |
 |
