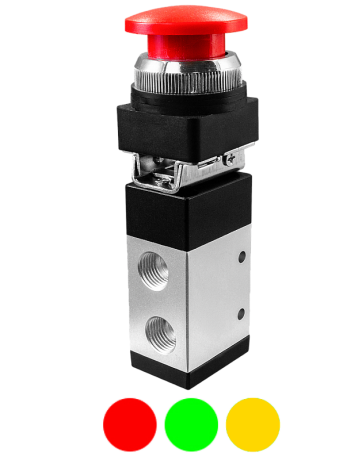

Пневмокнопка грибовидная ПР322-К3
Описание
Пневмокнопка грибовидная (кнопка-грибок) ПР322-К3 предназначена для распределения воздушных потоков, управления исполнительными устройствами пневмосистем.
Пневмокнопки относятся к направляющей аппаратуре и служат для управления направлением движения потоков сжатого воздуха. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями.
Технические характеристики:
| Параметр | Значение |
| Тип распределителя |
3/2 (3-линейный, 2-позиционный), нормально закрытый |
| Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
| Присоединение | G¼" |
| Рабочее давление | 0…0,8 МПа |
| Рабочая температура | 0…+60°C |
| Исполнение | С фиксацией (возврат поворотом) или с самовозвратом |
| Цвет |
Красный, зеленый или желтый |
| Габаритные размеры | 40×40×120 мм (с самовозвратом) 40×40×130 мм (с фиксацией) |
| Вес | 170 г |
| Пневматическая схема |
||
 ПР322-К3 с самовозвратом |  ПР322-К3.Ф c фиксацией |
|
| Расшифровка обозначений: Р – порт питания; А – рабочий порт; R – порт выхлопа. |
||
Описание работы: Для управления пневмоцилиндрами одностороннего действия используются пневмокнопки ПР322-К3, имеющие возможность коммутировать линии питания, потребителя и выхлопа. Такие пневмокнопки обозначаются как 3/2 (3-линейные, 2-позиционные). Это означает, что они имеют 3 канала ввода-вывода: вход (от источника воздуха), выход (для подключения рабочего органа) и выхлоп (для выброса воздуха при обратном ходе рабочего органа) и 2 возможных положения золотника.
В исходном положении порт питания P перекрыт, рабочий порт А соединен с портом выхлопа R. При нажатии на кнопку порт питания Р соединяется с рабочим портом А, а порт выхлопа R перекрывается.
Модель ПР322-К3 – с самовозвратом, т.е. возврат в исходное положение происходит сразу после снятия нажима под действием возвратной пружины.
Модель ПР322-К3.Ф – с фиксацией, т.е. возврат в исходное положение производится вручную поворотом.

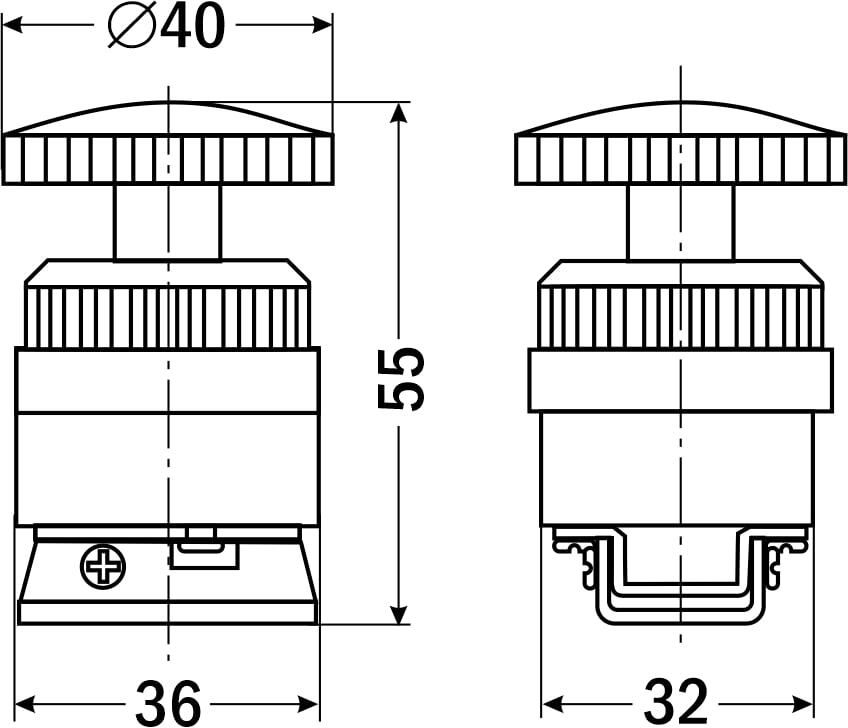

| Габаритные размеры |
||
 С самовозвратом |  С фиксацией |
|
 |
||
